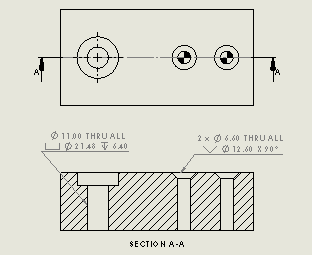

Добавление условных обозначений отверстий в разрезы

Теперь для отверстий поперечного сечения и прорезей можно применять условные обозначения отверстий.

Условные обозначения можно применять в разрезах, видах с вырывом детали и местных видах. Можно применять условные обозначения для следующих элементов:

• Отверстия и прорези под крепеж
• Дополнительные отверстия
• Отверстия, созданные с помощью Вырез-Повернуть
• Отверстия и прорези, созданные с помощью Вырез-Повернуть

Чтобы добавить условные обозначения отверстий в разрезы, выполните следующие действия.

1. Нажмите Условное обозначение отверстия (панель инструментов "Примечание") или выберите Вставка > Примечания > Условное обозначение отверстия .
   Указатель примет следующий вид – .
2. Выберите любой сегмент линии отверстия с поперечным сечением.
   • Нажмите для выбора боковой кромки:


   • Shift + нажатие кнопки мыши для выбора верхнего или нижнего края:


3. Нажмите в том месте, где необходимо разместить условное обозначение.
