Utilisation des options de tri de la liste des pièces soudées

Vous pouvez collecter les corps identiques et choisir des faces et des fonctions à exclure dans le tri. Cette option collecte tous les corps d'un dossier Article-liste-des-pièces-soudées qui sont géométriquement identiques, mais qui sont générés par différentes fonctions, par exemple des cylindres créés à l'aide de fonctions d'extrusion ou de révolution, mais qui sont identiques en volume.

1. Ouvrez le modèle.

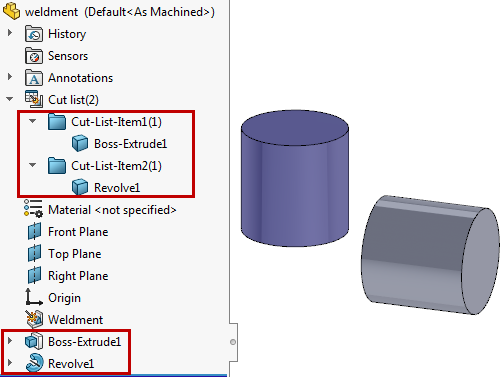

   Dans ce modèle, les corps Extrusion1 et Révolution1 ont le même volume, mais apparaissent dans des dossiers Article-liste-des-pièces-soudées distincts.


2. Cliquez sur Outils > Options > Propriétés du document > Constructions soudées .
   1. Sous Options de la liste des pièces soudées, sélectionnez Créer automatiquement des listes de pièces soudées.
      Vous devez activer cette option pour trier les listes de pièces soudées. Vous pouvez également cliquer à l'aide du bouton droit sur le dossier Liste des pièces soudées et cliquer sur Créer automatiquement des listes de pièces soudées pour activer cette option.
   2. Sous Options de la liste des pièces soudées, sélectionnez Collecter les corps identiques.
      Vous pouvez également cliquer à l'aide du bouton droit sur le premier niveau du dossier Liste des pièces soudées dans l'arbre de création FeatureManager, puis cliquer sur Options de la liste des pièces soudées. Sous Options de tri, sélectionnez Collecter les corps identiques.
3. Cliquez sur .
   Pour conserver l'option Collecter les corps identiques dans la boîte de dialogue Propriétés du document, créez un modèle avec cette option sélectionnée. Lorsque vous créez de nouvelles pièces de construction soudée avec ce modèle, le logiciel vérifie automatiquement la présence de corps identiques dans les dossiers Article-liste-des-pièces-soudées .

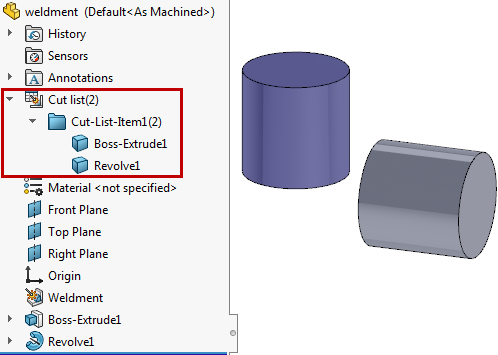

   Les deux corps apparaissent alors dans le même dossier Article-liste-des-pièces-soudées.
