PropertyManager Элемент по сечениям

Задайте параметры в PropertyManager в зависимости от типа элемента по сечениям.

Чтобы открыть PropertyManager, выполните одно из следующих действий.

  • Нажмите кнопку Бобышка/основание по сечениям (панель инструментов "Элементы") или Вставка > Бобышка/Основание > По сечениям.
  • Нажмите кнопку Вырез по сечениям (панель инструментов "Элементы") или Вырез > По сечениям > Вставить.
  • Нажмите кнопку Поверхность по сечениям (панель инструментов "Поверхности") или Вставка > Поверхность > По сечениям.

Профили

Профиль Определяет профиль, который используется для создания элемента по сечениям. Выберите профили эскиза, грани или кромки для соединения. Элементы по сечениям созданы на основе порядка выбора профиля.
Для каждого профиля выберите точку, из которой хотите направить элемент по сечениям.
Переместить вверх и Переместить вниз Регулирует порядок профилей. Выберите Профиль и настройте порядок профилей.
Если предварительный просмотр элемента по сечениям отображает нежелательный элемент по сечениям, снова выберите эскиз или измените порядок эскизов, чтобы соединить различные точки на профилях.

Начальные/конечные ограничения

Начальное ограничение и Конечное ограничение Применяет ограничение для управления касательностью к начальному и конечному профилям. Выберите один из указанных ниже параметров:

По умолчанию

(Доступно при наличии как минимум трех профилей.) Создание параболы между первым и последним профилями. Касательная этой параболы управляет поверхностью по сечениям. Это приведет к более предсказуемой и естественной поверхности по сечениям, когда не указаны условия совпадения.

Нет

Ограничение касательной (нулевая кривизна) не применяется.

Вектор направления

Применение ограничения касательной на основе выбранного объекта, используемого как вектор направления. Выберите Вектор направления , затем установите Угол уклона и Начать или Закончить касание - длина.

По направлению

Применяет ограничение касательной перпендикулярно к начальному или конечному профилю. Установите Угол уклона и Начать или Закончить касание - длина.

Касательность к грани

(Доступно при присоединении элемента по сечениям к существующей геометрии.) Делает смежные грани касательными к выбранному начальному или конечному профилю.

Кривизна к грани

(Доступно при присоединении элемента по сечениям к существующей геометрии.) Применяет сглаженный и визуально привлекательный элемент по сечениям к выбранному начальному или конечному профилю.

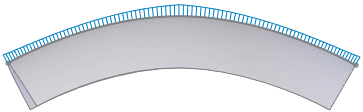

Предварительный просмотр элемента По сечениям без применения начального или конечного ограничивающего элемента

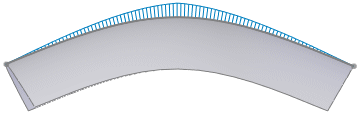

Элемент по сечениям Кривизна к грани применен

След. грань (Доступно с Касательность к грани или Кривизна к грани выбрано для Начальное ограничение или Конечное ограничение) Переключает элемент по сечению между доступными гранями.
Вектор направления (Доступно с Вектор направления, выбранным для Начальное ограничение или Конечное ограничение) Применяет ограничение касательной на основе выбранного объекта, используемого как вектор направления. Элемент по сечениям расположен по касательной к выбранной линейной кромке или оси, или к нормали выбранной плоскости. Можно также выбрать пару вершин, чтобы указать вектор направления.
Угол уклона (Доступно с Вектор направления или Перпендикулярно к профилю выбрано для Начальное ограничение или Конечное ограничение) Применяет угол уклона к начальному или конечному профилю. При необходимости нажмите кнопку Реверс направления . Угол уклона также применяется вдоль направляющих кривых.
Начать и Закончить касание - длина (недоступно с Нет, выбранным для Начальное ограничение или Конечное ограничение) Управляет степенью влияния на элемент по сечениям. Действие эффекта длины касания ограничено до следующей секции. При необходимости нажмите кнопку Реверс направления касательности .
Применить ко всем Отображает один маркер, который управляет всеми ограничениями всего данного профиля. Отключите данный параметр для отображения нескольких маркеров, которые позволяют контролировать отдельные сегменты. Перетащите маркер для изменения длины касания.
Выбран параметр Применить ко всем

Один маркер на профиль регулирует ограничители для всего профиля.

 Применить ко всем не выбрана

Несколько маркеров на профиль регулируют вес ограничителей в отдельных сегментах каждого профиля.

Направляющие кривые

  Влияние направляющих кривых Контролирует влияние направляющих кривых на элемент по сечениям.

Пример: Два профиля и одна направляющая кривой

Выберите один из указанных ниже параметров:

До следующей направляющей

Распространяет влияние направляющей кривой только до следующей направляющей кривой.

До следующего острого

Распространяет влияние направляющей кривой только до следующего острого элемента. Острый угол является углом жесткости профиля. Любые два соприкасающихся объекта эскиза, которые не имеют друг с другом взаимосвязей типа Касательность или Одинаковая кривизна, образуют острый угол.

До следующей кромки

Распространяет влияние направляющей кривой только до следующего ребра.

Глобальный

Распространяет влияние направляющей кривой на весь элемент по сечениям.
Направляющие кривые Выберите направляющие кривые для управления элементом по сечениям.
Переместить вверх и Переместить вниз Регулирует порядок направляющих кривых. Выберите Направляющая кривая и настройте порядок профилей.
  Тип касательной направляющей Контролирует касательность при соприкосновении элемента по сечениям и направляющих кривых. Выберите один из указанных ниже параметров:

Нет

Ограничение касательной не применяется.

По направлению

Применяет ограничение касательной перпендикулярно к плоскости направляющей кривой. Задайте Угол уклона.

Направление вектора

Применение ограничения касательной на основе выбранного объекта, используемого как вектор направления. Выберите Вектор направления , а затем установите Угол уклона.

Касательность к грани

(Доступен, если направляющая кривой лежит на кромке существующей геометрии.) Добавляет боковую касательность между смежными гранями, которые располагаются вдоль линии направляющей кривой, создавая более гладкий переход между смежными гранями.

Для получения лучших результатов профили также должны быть касательными к граням касательности в точке, где каждый профиль соприкасается с направляющей кривой. Идеальное отклонение - это 2 градуса или меньше. Можно использовать профили точек соединения с отклонением от касательности до 30 градусов; при других значениях создание элемента по сечениям станет невозможным.
  Вектор направления (Доступно с Вектор направления, выбранным для Тип касательной направляющей). Применяет ограничение касательной на основе выбранного объекта, используемого как вектор направления. Элемент по сечениям расположен по касательной к выбранной линейной кромке или оси, или к нормали выбранной плоскости.
  Угол уклона (Доступно с Вектор направления или Перпендикулярно к профилю выбрано для Начальное ограничение или Конечное ограничение). Применяет угол уклона к элементу по сечениям вдоль направляющей кривой, где это позволяет геометрия. При необходимости нажмите кнопку Реверс направления .

Настройки осевой линии

Осевая линия Направляет форму элемента по сечениям с помощью осевой линии. Выберите эскиз в графической области.
Осевые линии могут существовать совместно с направляющими кривыми.
  Количество сечений Добавляет сечения между профилем и вокруг осевой линии. Переместите бегунок для настройки количества сечений.
Отобразить сечения Отображает сечения. Нажмите на стрелки для отображения сечений. Также можно ввести количество сечений и нажать кнопку Отобразить сечения для перехода на данное сечение.

Инструменты эскиза

Используйте SelectionManager для выбора элементов эскиза.

  Перетащить эскиз Включение режима перетаскивания. При редактировании элемента по сечениям можно перетаскивать любые сегменты, точки или плоскости трехмерного эскиза из трехмерного эскиза, контуры которого определены для элемента по сечениям. Во время перетаскивания трехмерный эскиз обновляется. Можно также редактировать трехмерный эскиз, чтобы нанести размеры контура с помощью инструментов нанесения размеров. По завершении перетаскивания или при редактировании размеров трехмерного эскиза предварительный вид элемента по сечениям обновится. Чтобы выйти из режима перетаскивания, повторно нажмите Перетащить эскиз или другой список выбора в окне PropertyManager (Менеджера свойств). Видео: Перетаскивание эскиза в окне "Элементы по сечениям"
Отменить перетаскивание эскиза Отмена предыдущего перетаскивания эскиза и возврат предварительного вида к предыдущему состоянию. Можно отменить несколько этапов перетаскивания и редактирования размера.

Параметры

Объединить смежные грани Делает соответствующие поверхности в итоговом элементе по сечениям касательными, если его соответствующие сегменты — касательные. Поддерживаются грани, которые могут быть представлены в виде плоскости, цилиндра или конуса. Другие смежные грани сливаются, а сечения приближаются. Дуги эскиза могут быть преобразованы в сплайны.
  Профиль эскиза с предварительным просмотром
  Элемент по сечениям без Объединить смежные грани параметра
  Элемент по сечениям с Объединить смежные грани параметром
Замкнуть поверхность Создает замкнутое тело вдоль направления элемента по сечениям. Это автоматически соединит последний эскиз с первым.
  Элемент по сечениям Замкнуть поверхность не выбран
  Элемент по сечениям Замкнуть поверхность выбран
Отобразить предв. просмотр Отображает предварительный просмотр элемента по сечениям в режиме Закрасить. Отключите этот параметр для просмотра только траектории кривых и направляющих кривых. Можно также, нажав правую кнопку мыши, переключиться между Прозрачный предварительный вид и Непрозрачный предварительный вид в контекстном меню.
  Прозрачный предварительный вид
  Непрозрачный предварительный вид
Результат слияния Объединяет все элементы по сечениям. Отключите этот параметр, чтобы не объединять все элементы по сечениям.
Микродопуск Создание элементов по сечениям для деталей с маленькой геометрией. Жесткий допуск позволяет разместить детали с небольшими кромками.

Тонкостенный элемент

Выберите для создания тонкостенного элемента по сечениям.

Тип тонкостенного элемента Устанавливает тип тонкостенного элемента по сечениям. Выберите один из указанных ниже вариантов.

Одно-Направление

Служит для создания тонкостенного элемента в одном направлении от профилей с помощью Толщина значения. При необходимости нажмите кнопку Реверс направления .

Промежуточная-Плоскость

Служит для создания тонкостенного элемента в обоих направлениях от профилей с применением одного Толщина значения в обоих направлениях.

Два-Направления

Создает тонкостенный элемент в обоих направлениях от профилей. Задайте значения для параметров Толщина и Толщина .

Отображение кривизны

Предв. просмотр сетки К выбранным поверхностям применяется предварительный просмотр сетки, чтобы лучше визуализировать данные поверхности.
Плотность сетки Доступен, если выбрать при выборе Предварительный просмотр — сетка.

Настройка числа линий сетки.
Черно-белые полосы Отображаются полосы, чтобы облегчить обнаружение складок или дефектов на поверхности.
Обозначение кривизны Активируется отображение обозначений кривизны.

Выберите хотя бы один из этих параметров:

Направление 1

Включение и выключение отображения обозначений кривизны вдоль Направления 1.

Направление 2

Включение и выключение отображения обозначений кривизны вдоль Направления 2.

Для любого направления выберите Регистрация, чтобы изменить цвет гребня.
Масштаб Доступно, если выбрать Обозначения кривизны.

Настройка размера обозначений кривизны.
Плотность Доступно, если выбрать Обозначения кривизны.

Настройка числа линий обозначений кривизны.

Область действия элемента

Указывает тела, на которые влияет элемент.
