냉각 시스템 부품의 일부인 배플 및 버블러에 대한 모델링이 개선되었습니다.

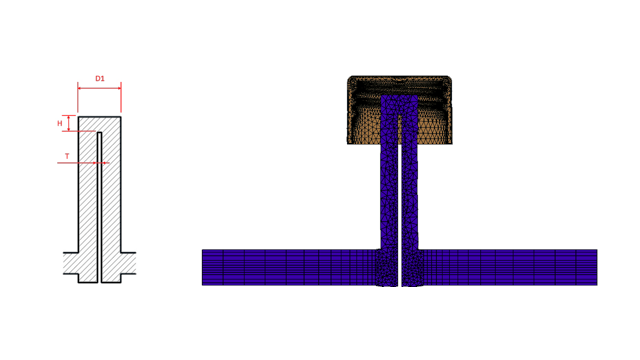

배플 냉각 부품의 경우, 채널에 삽입된 블레이드로 유동 경로가 분할됩니다. 배플 냉각 부품을 통과하는 유동 경로를 정확히 모델링하려면 직경(D1), 블레이드 두께(T) 및 팁 높이(H)를 지정합니다. 이전에는 배플의 직경(D1)만 필요했습니다. 이 이미지는 배플 설계의 단면(왼쪽)과 배플 단면의 육면체 메시(오른쪽)를 보여 줍니다.
버블러의 경우, 내부 튜브가 블레이드를 대체합니다. 버블러 냉각 부품을 정확히 모델링하려면 외부(D1) 및 내부 튜브 직경(D2), 튜브 두께(T) 및 팁 높이(H)를 지정합니다. 이전에는 외부(D1) 및 내부 튜브 직경(D2)만 필요했습니다.
배플 및 버블러 유동 채널의 모델링이 개선되어 단면 전체에 정확한 육면체 메시를 작성할 수 있습니다. 보다 정확한 이 메시 표현으로 냉매 유동 및 금형 냉각 솔루션의 전반적인 정확도가 개선됩니다.
 |
 |
| 버블러 단면(2021) |

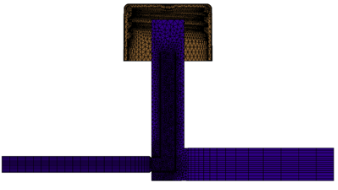

버블러 단면의 육면체 메시(2021) |
