O acoplamento distribuído restringe o movimento dos nós de acoplamento para a translação e a rotação do nó de referência.
A restrição do acoplamento distribuído é imposta, em um sentido médio, de uma forma que permite o controle da transmissão de cargas e de deslocamentos através de fatores de peso nos nós de acoplamento. O acoplamento distribuído permite que os nós de acoplamento da geometria selecionada (face ou aresta) se movam em relação um ao outro.
 |

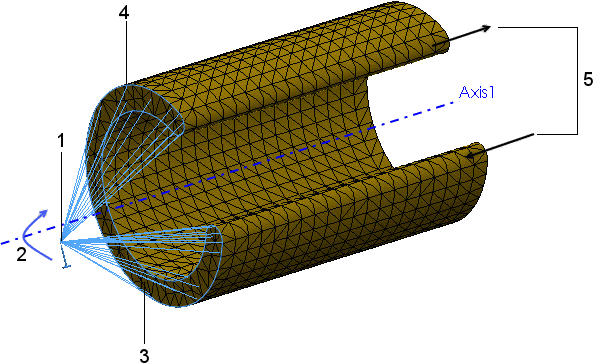

| Exemplo de uma restrição de acoplamento distribuído |
| 1 |
Nó de referência |
| 2 |
Rotação prescrita |
| 3 |
Face que define os nós de acoplamento |
| 4 |
Nós de acoplamento |
| 5 |
Deformação (fora da deformação plana) permitida pela restrição do acoplamento distribuído |
As forças e os momentos no nó de referência são distribuídos como uma distribuição de força no nó de acoplamento somente (padrão) ou como uma distribuição de força e momento no nó de acoplamento. Essa restrição distribui as cargas de tal maneira que as resultantes das forças (e dos momentos) nos nós de acoplamento são equivalentes às forças e aos momentos no nó de referência.
Para casos em que há mais do que alguns nós de acoplamento, a distribuição de forças/momentos remotos e massa não é determinada pelo equilíbrio sozinho, e os fatores de peso da distribuição dimensionam a distribuição. Esses fatores de pesagem estão disponíveis quando o
Tipo de conexão é
Distribuído:
|
Padrão (constante)
|
Distribuição de peso uniforme. Todos os fatores de peso wi são iguais a 1.
|
|
Linear.
|
Os fatores de peso diminuem linearmente com a distância do nó de referência.
wi é o fator de peso no nó de acoplamento i, ri é a distância radial do nó de acoplamento em relação ao nó de referência e r0 é a distância ao nó de acoplamento mais distante.
|
|
Quadrático
|
Os fatores de peso diminuem com a distância do nó de referência após uma formulação polinomial quadrática.
|
|
Cúbico
|
Os fatores de peso diminuem com a distância do nó de referência após uma formulação polinomial cúbica.
|
Quando o Tipo de conexão é Rígido, os nós de acoplamento não se movem em relação um ao outro. Barras rígidas conectam o ponto de anexação aos nós de acoplamento, e tensões altas podem se desenvolver como resultado. As faces em que cargas remotas ou deslocamentos são aplicados se comportam como corpos rígidos.
As combinações de massa e carga remotas suportadas para as conexões
Distribuídas e
Rígidas são mostradas abaixo (estudos estáticos lineares e não lineares).
| Combinações de carga remota |
Conexão distribuída |
Conexão rígida |
| Força e momento |
Com suporte |
Com suporte |
| Translação e rotação |
Com suporte |
Com suporte |
| Força, momento, translação e rotação |
Com suporte |
Sem suporte |
| Força, momento e massa |
Com suporte |
Com suporte |
| Translação, rotação e massa |
Com suporte |
Sem suporte |
| Força, momento, translação, rotação e massa |
Com suporte |
Sem suporte |
Para Massa, é preciso definir a Gravidade (e talvez a Carga centrífuga).
