Representações de padrão

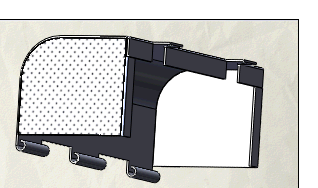

O recurso de representação de padrão permite definir e exibir uma representação dos padrões de furos, em vez de modelos sólidos totalmente tesselados. O tempo de reconstrução é muito reduzido porque a geometria do padrão é somente representada.

Você só pode aplicar representações de padrão a faces planas e paralelas.

Você pode ver representações de padrões em desenhos com vistas sombreadas tendo o RealView ativado.

Para criar representações de padrão:

1. No Painel de Tarefas, selecione a guia Aparências, cenas e decalques .
2. Em Aparências, clique em Diversos > Somente aparências RealView, então clique duas vezes em representação de padrão de furos ou arraste-o para a área de gráficos.
   Você deve selecionar previamente a face para obter outras Aparências. A seleção prévia não funciona para padrões cometéticos.
3. No PropertyManager, selecione uma face para Limite de preenchimento .
4. Em Layout do padrão:
   1. Selecione um layout.
   2. Defina as opções de espaçamento.
   3. Selecione uma aresta para determinar a direção do padrão.
5. Em Tipos de origem:
   1. Selecione um tipo de origem.
   2. Defina as opções de tamanho.
6. Clique em .
