Puede cambiar el estilo de visualización de las cotas angulares incrementales.
Para cambiar la visualización de las cotas angulares incrementales:

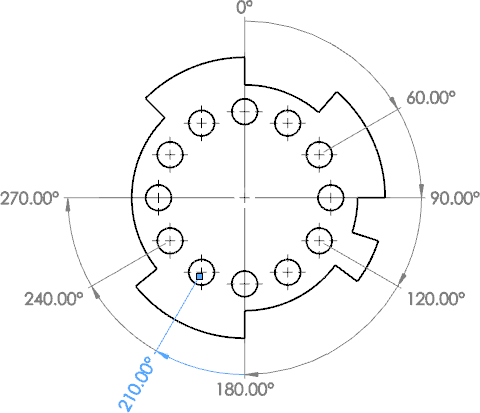

En la zona de gráficos, haga clic con el botón derecho del ratón en una cota angular incremental presente en el
de brida. En el PropertyManager Cota, en la pestaña Líneas indicativas, escoja una de estas opciones:
| Opción |
Descripción |
|---|
|
Visualizar como cota en cadena
|
Visualiza cotas angulares incrementales como cotas en cadena. |
|---|
|
Ejecutar bidireccionalmente
|
Causa que todas las cotas angulares se ejecuten desde la base en la dirección más cercana. Ninguna cota tiene más de 180° desde la base.
|
|---|
|
La línea de referencia se extiende desde el centro del conjunto
|
Extiende la línea de referencia hasta el centro del conjunto de cotas.
|
|---|
|
Posición de texto personalizado
|
Cambia la posición de texto en la cota seleccionada. Por ejemplo, haga clic en  para colocar el texto en línea.
|
|---|
