创建圆形图案

您可以通过围绕指定中心点复制指定实体来创建圆形阵列。 您可以控制副本数。 此外，您可以在阵列副本时旋转副本，否则它们将保持源实体的对齐。

1. 请执行以下操作之一：
   • 在功能区上，单击主页 > 修改 > 阵列。
   • 在菜单上，单击修改 > 阵列。
   • 键入 Pattern。
2. 在阵列对话框的阵列类型下，选择圆形。
3. 单击指定实体，选择实体以生成阵列，然后按 Enter 以完成选择。

   当您完成选择时，此对话框将消失。

   指定实体的集合称为元素。

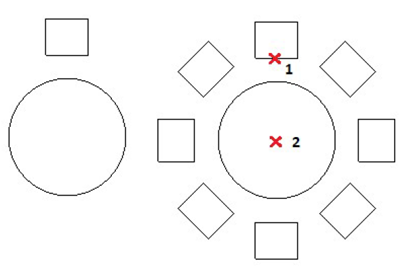

4. 在元素基点下，定义：
   • 使用上一个所选对象。 使用来自上一个指定对象的基点。
   • X 和 Y。键入值或单击选取基点以在图形区域中指定基点。
5. 在轴点下，针对 X 和 Y，键入阵列中心点的值或单击选取中心点。
6. 选择绕轴定向元素以在阵列副本时旋转副本。 否则它们将保持源实体的对齐。



7. 在设置下，定义：
   • 图案基于。 选择一个选项：
     • 所夹角度和总的元素数
     • 填充角度和元素之间的角度
     • 填充角度和总的元素数
   • 可选。 所夹角度。 指定图案对象基点和阵列中心之间包括的角度。 键入一个正值或单击“选取项目之间的角度”。
   • 可选。 填充角度。 键入一个正值或负值，或单击要填充的选取角度。 填充角度的默认值为 360°，完整圆形阵列。 值不允许为零。
   • 可选。 总数。 指定圆形阵列中的副本结果数量（包括源）。
   • 层。 指定 3D 圆形阵列中的层数。
   • 层间距。 指定层间距。
   • 行。 指定圆形阵列中的行数。

     以下示例显示了包含两行的圆形阵列。 每行有八个项目，填充 360°。



   • 行间距。 指定圆形阵列中各行之间的距离。
8. 单击确定。
