PropertyManager Trimmen

Mit dem PropertyManager Trimmen können Sie einen Trimmtyp auswählen und andere Trimmoptionen steuern.

Sie können jede 2D-Skizze trimmen.

So öffnen Sie den PropertyManager Trimmen:

  1. Klicken Sie mit der rechten Maustaste auf eine Skizze, und wählen Sie Skizze bearbeiten aus.
  2. Klicken Sie auf Elemente trimmen (Skizzieren-Symbolleiste) oder auf Extras > Skizzieren > Trimmen.

Der PropertyManager Trimmen enthält folgende Optionen:

Intelligentes Trimmen

Wählen Sie Intelligentes Trimmen aus, um folgende Aufgaben auszuführen:
  • Verlängern Sie Skizzenelemente.
  • Trimmen Sie einzelne Skizzenelemente auf das nächstliegende schneidende Element, während Sie den Cursor ziehen.
  • Trimmen Sie ein oder mehrere Skizzenelemente auf das nächstliegende schneidende Element, während Sie den Cursor ziehen, und gehen Sie über das Element hinaus.

Video: Intelligentes Trimmen – Trimmen

Ecke

Wählen Sie Ecke aus, um zwei ausgewählte Elemente zu ändern, bis sie sich in einer virtuellen Ecke schneiden.

Faktoren, die die Trimm-Option Ecke beeinflussen:
  • Die Skizzenelemente können unterschiedlich sein.
  • Die Trimmoperation kann ein Skizzenelement verlängern und das andere verkürzen oder beide Skizzenelemente verlängern.
  • Das Verhalten hängt davon ab, welches Ende der Skizzenelemente Sie auswählen.
  • Das Verhalten wird nicht davon beeinflusst, in welcher Reihenfolge die Skizzenelemente ausgewählt werden.

Innen wegtrimmen

Klicken Sie auf Innen wegtrimmen , um offene Elemente zu trimmen, die:
  • Zwei ausgewählte Begrenzungen kreuzen.
  • Zwischen zwei ausgewählten Begrenzungen liegen.
  • Innerhalb eines geschlossenen Elements vorliegen.
Faktoren, die Innen wegtrimmen beeinflussen:
  • Die Skizzenelemente, die Sie als die zwei Begrenzungselemente auswählen, können unterschiedlich sein.
  • Die Skizzenelemente, die getrimmt werden sollen, müssen:
    • Jedes Begrenzungselement einmal schneiden. Oder dürfen:
    • Die beiden Begrenzungselemente überhaupt nicht schneiden.
  • Durch das Trimmen werden alle gültigen Skizzenelemente innerhalb der ausgewählten Begrenzungen entfernt.
  • Nur geöffnete Skizzenelemente können getrimmt werden.

Außen wegtrimmen

Klicken Sie auf Außen wegtrimmen , um offene Elemente zu trimmen, die außerhalb der beiden ausgewählten Begrenzungen liegen. Faktoren, die Außen wegtrimmen beeinflussen:
  • Die Skizzenelemente, die Sie als die zwei Begrenzungselemente auswählen, können unterschiedlich sein.
  • Die Begrenzungen werden nicht durch die Endpunkte der Skizzenelemente, die Sie auswählen, beschränkt.
  • Durch das Trimmen werden alle gültigen Skizzenelemente entfernt, die außerhalb der ausgewählten Begrenzungen liegen.
  • Wenn das zu trimmende Skizzenelement eines der Begrenzungselemente einmal schneidet:
    • Trimmt es das Profil außerhalb des Begrenzungselements.
    • Verlängert es das Profil innerhalb des Begrenzungselements bis zum nächsten Element.
  • Nur geöffnete Skizzenelemente können getrimmt werden.


Zu nächstem Element trimmen

Klicken Sie auf Zu nächstem Element trimmen , um die ausgewählten Skizzenelemente zu trimmen oder zu erweitern. Faktoren, die Zu nächstem Element trimmen beeinflussen:
  • Entfernen Sie das ausgewählte Skizzenelement bis zum nächsten Schnittpunkt mit einem anderen Skizzenelement.
  • Verlängern Sie das ausgewählte Element. Die Richtung, in der das Element verlängert wird, hängt von der Richtung ab, in der Sie den Cursor ziehen.

Video: Zu nächstem Element trimmen

Getrimmte Elemente als Konstruktionsgeometrie beibehalten Getrimmte Elemente werden in Konstruktionsgeometrie umgewandelt.
Trimmung der Konstruktionsgeometrie ignorieren Beim Trimmen von Elementen bleibt die Konstruktionsgeometrie unberührt.

Mit diesen Optionen werden die Bemaßungsbeziehungen zu den getrimmten Elementen beibehalten. Je nach den Trimm-Bedingungen können geometrische Beziehungen beibehalten werden.

Wenn Sie beide Optionen auswählen, konvertiert die Software Volumenkörperelemente in Konstruktionsgeometrie und die vorhandene Konstruktionsgeometrie bleibt unverändert.

Beispiel

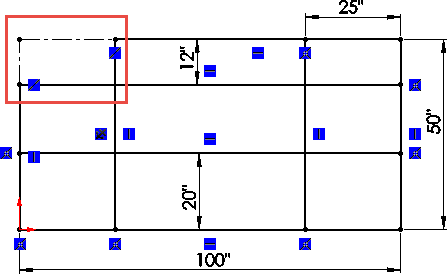

Vor dem Trimmen

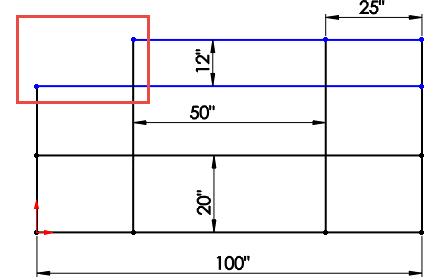

Getrimmte Elemente als Konstruktionsgeometrie beibehalten deaktiviert


Getrimmte Elemente als Konstruktionsgeometrie beibehalten ausgewählt
