Möglicherweise müssen Sie an einer bestimmten Position in einem Teil einen normalen Schnitt machen. Unten wird dargestellt, wann Sie den normalen Schnitt mit dem Parameter Ausdehnung und wann mit dem Parameter Offset-Ebene durchführen.

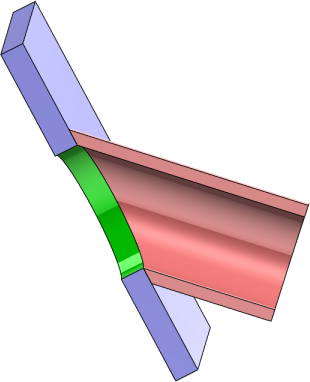

Angenommen, Sie haben ein schräges Blechteil/einen schrägen Blechkörper und ein Rohr, das oben am Teil angeschweißt werden muss. In diesem Beispiel wird zur Illustration eine Schnittansicht gezeigt.
 |
 |

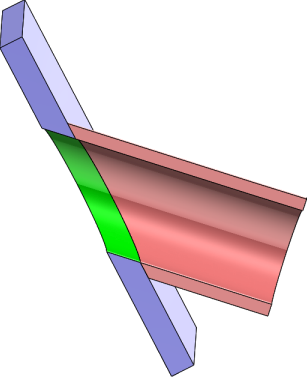

| Mit dem Parameter Ausdehnung erstellen Sie eine perfekte geschlossene Ecke auf beiden Seiten und eine große Lücke auf der anderen Seite. Bei diesem Ansatz muss eine ganze Menge Material in die Lücke geschweißt werden, um das Rohr mit dem Teil zu verbinden. |

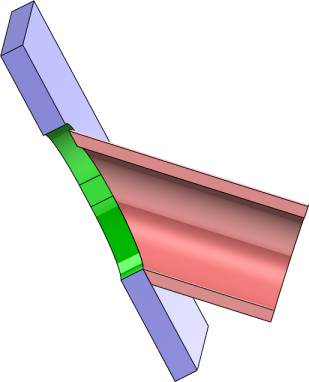

Mit der Option Offset-Ebene können Sie die Blechreferenz als obere Fläche auswählen und den Offset auf 0 setzen. Anhand der sich ergebenden Kontur können Sie auf einfachere Weise und mit weniger Material eine Schweißnaht erstellen. |
