Schlitze und der PropertyManager „Schlitz“

Erstellt ein Schlitz-Feature:
  • Entlang ausgewählter interner oder externer Modellkanten
  • Von linearen Skizzenelementen
  • Durch Kombination von Modellkanten und einzelnen Skizzenelementen

Ein Schlitz-Feature wird normalerweise zur Erstellung von Blechteilen verwendet, aber Sie können ein Schlitz-Feature zu einem beliebigen Teil hinzufügen.

PropertyManager Schlitz

Erstellen eines Schlitz-Features:

  1. Erstellen Sie ein Teil mit gleichmäßiger Dicke und angrenzenden, planaren Flächen, die eine oder mehrere lineare Kanten oder eine Kette linearer Kanten bilden.
  2. Skizzieren Sie einzelne, lineare Elemente entlang von planaren Flächen, die an Eckpunkten beginnen und enden.
  3. Klicken Sie auf Schlitz (Blech-Symbolleiste) oder Einfügen > Blech > Schlitz.
  4. Führen Sie im PropertyManager unter Schlitzparameter folgende Schritte aus:
    • Wählen Sie interne oder externe Kanten aus.
    • Wähen Sie lineare Skizzenelemente aus.

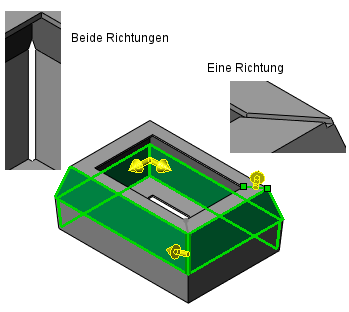

  5. Um einen Schlitz nur in eine Richtung einzufügen, führen Sie einen der folgenden Schritte aus:
    • Klicken Sie unter Kanten für Schlitz auf den Namen der Kante und klicken Sie auf Richtung ändern.
    • Klicken Sie auf die Vorschaupfeile.
    Standardmäßig werden Schlitze in beide Richtungen eingefügt. Bei jedem Klicken auf Richtung ändern ändert sich die Schlitzrichtung in Folge von einer Richtung in die andere und dann zurück in beide Richtung zurück.
  6. Um den Abstand zu ändern, geben Sie einen Wert für Schlitzabstand ein.
  7. Klicken Sie auf .
