Każdy projekt zawiera co najmniej jeden zestaw modeli, a potencjalnie może zawierać wiele zestawów modeli.
Zestawy modeli są obsługiwane tylko w programie SOLIDWORKS Visualize Professional.

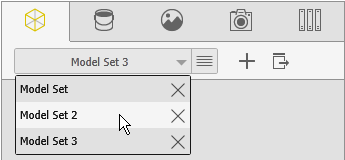

Aby uzyskać dostęp do zestawu modeli, na karcie
Modele palety, na liście rozwijanej kliknąć strzałkę skierowaną w dół:
Zestaw modeli może zawierać identyczną geometrię lub unikatową geometrię. Geometria wielu zestawów modeli jest:
-
Identyczna, jeśli kopiowany i wklejany jest ten sam model z bazowego zestawu modeli do innych modeli. W tym przypadku jest tworzone wystąpienie geometrii.
Niektóre operacje geometryczne wykonywane na modelu istniejącym w identycznych zestawach modeli mają zastosowanie do wszystkich wystąpień tego modelu we wszystkich zestawach, gdzie jest używany. Dotyczy to np. operacji dzielenia części, animowania, grupowania części i kalkomanii. W przypadku animowania części w jednym zestawie modeli i gdy ten sam model jest obecny w innym zestawie modeli, oba zestawy modeli będą zawierały tę animację części.
- Unikatowa, jeśli importowany jest niepowtarzalny model do każdego zestawu modeli. W tym przypadku nie jest tworzone wystąpienie geometrii.
Możliwe jest skonfigurowanie każdego zestawu modeli całkowicie niezależnie od jakichkolwiek innych zestawów modeli.
Można również przypisywać zestawy modeli do konfiguracji, tak aby konkretna konfiguracja odnosiła się do konkretnego zestawu modeli. Jednakże zestawy modeli nie mogą mieć własnych konfiguracji.
