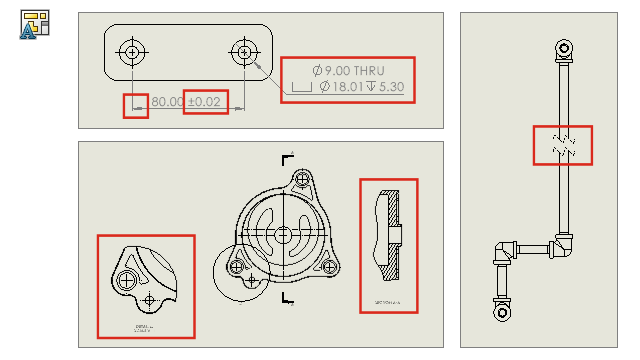

Размеры и примечания, созданные в режиме оформления, теперь обновляются в соответствии с изменениями, внесенными в модель. Кроме того, можно создавать и изменять виды с разрывом, обрезанные и местные виды, добавлять и редактировать условные обозначения отверстий, а также редактировать дополнительные характеристики существующих размеров и примечаний.
- Надежное создание ссылок в режиме оформления
Надежное создание ссылок позволяет значительно сэкономить время, устраняя необходимость в решении и сохранении для сохранения окончательного примечания и ассоциативности размеров. Ранее необходимо было полностью решить и сохранить чертеж, чтобы избежать подвешенных размеров и примечаний.
- Виды с разрывом, обрезанные и местные виды в режиме оформления
В режиме оформления можно создавать и изменять виды с разрывом, обрезанные и местные виды. К видам также можно добавлять размеры и примечания.
Перед добавлением или редактированием видов с разрывом, обрезанного или местного вида в режиме оформления необходимо сохранить чертеж в SOLIDWORKS 2021.
- Условные обозначения отверстий в режиме оформления
В режиме оформления можно добавлять и редактировать обозначения отверстий, для которых используются элементы "Отверстие под крепеж", "Дополнительное", "Отверстие", "Вытянутый вырез", "Вырез по траектории" и "Повернутый вырез".
- Редактирование существующих размеров и примечаний в режиме оформления
В режиме оформления можно редактировать дополнительные характеристики существующих размеров и примечаний, созданных в решенном режиме. Можно выполнять следующие операции:
- Редактировать значения допуска размеров
- Редактировать такие характеристики размеров, как тип линии и тип стрелки
- Добавлять и удалять размеры в наборах размеров цепочки и базовой линии
- Редактировать характеристики и содержимое примечаний
