Улучшенная формула связывания

Точность результатов для статических, частотных исследований и исследований потери устойчивости улучшена для геометрий, в которых есть связанные взаимодействия. Усовершенствованные алгоритмы, которые раздельно используют тела сетки, стимулируют это улучшение.

Для моделирования со связанными взаимосвязями между геометриями можно наблюдать улучшения решения в следующих случаях:

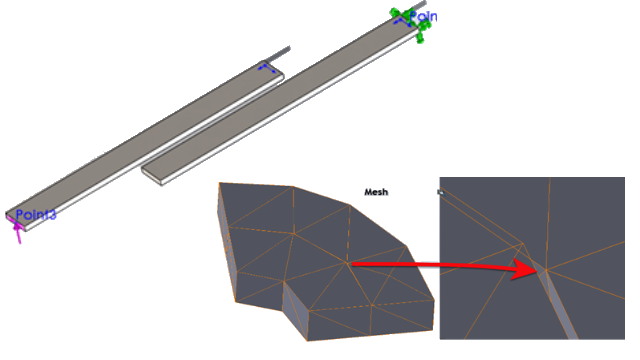

  • Между независимыми сетками геометрий, которые связаны между собой, существуют зазоры или небольшие интерференции, даже если действительные геометрические объекты не имеют зазоров (взаимосвязь между твердым телом, оболочкой и оболочкой и взаимодействием между твердым и оболочкой).

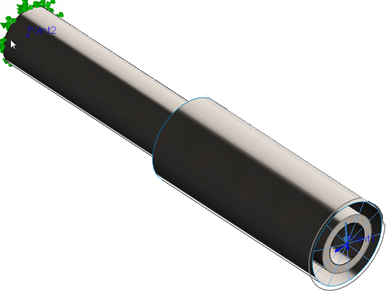

    Зазор между двумя цилиндрами соответствует толщине оболочки (внутренний твердый корпус, внешний корпус корпуса). В действительности два цилиндра соприкасаются без зазора.
  • Существует физический зазор между телами, которые требуется связать.
  • Для частотных исследований определение является точным для шести режимов жесткого тела для сборок без ограничений.
  • Для сборок с вращением жесткого тела определение является точным для практически нулевого состояния напряжения
