Настройки сетки по умолчанию для новых исследований облегчают назначение сетки для большинства моделей.
Усовершенствования настроек сетки включают:
-
Можно выбрать построитель сетки на основе смешанной кривизны в качестве построителя сетки по умолчанию для новых исследований моделирования. В диалоговом окне для Типа построителя сетки выберите На основе смешанной кривизны.
-

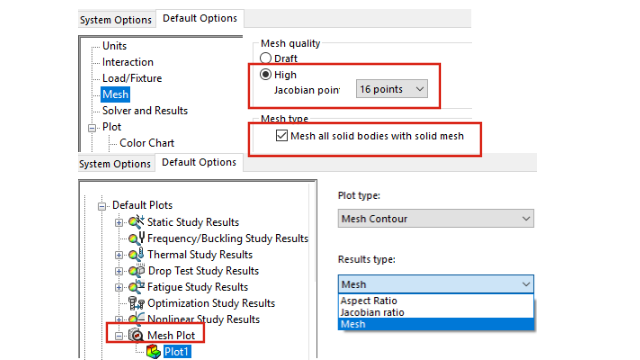

Новый параметр Сетка всех твердых тел с помощью сетки твердого тела () позволяет создать сетку для всех твердых тел, тел из листового металла и тел сварной детали с сеткой твердого тела. Создание сетки для всех твердых тел с твердотельными элементами экономит время при подготовке модели к созданию сетки (особенно полезно для пользователей-новичков), но может увеличить общее время решения.
-
На уровне исследования можно переопределить назначения сетки, принудительно примененные параметром Сетка всех твердых тел с помощью сетки твердого тела. В дереве исследования моделирования нажмите правой кнопкой мыши на верхнюю папку Детали и выберите Обрабатывать все листовые металлы как балки или Обрабатывать все сварные детали как балки.
- Можно выбрать тип эпюры контура сетки, которая становится видимой после создания сетки в новом диалоговом окне .
- Для новых исследований настройка по умолчанию для эпюры качества сетки на основе коэффициента Якобиана составляет 16 точек.
