Kalınlık
|
Çizimin seçili tarafına kalınlık ekler. Şunlardan birini seçin:
|
İlk Taraf
|
Çizimin sadece bir tarafına malzeme ekler.
|
|
Her İki Taraf
|
Çizim her iki tarafına eşit şekilde malzeme ekler.
|
|
İkinci Taraf
|
Çizimin sadece diğer tarafına malzeme ekler.
|
|
|
Feder Kalınlığı
|
Draft eklerseniz çizim düzleminde veya duvar arayüzünde kalınlığı ayarlayabilirsiniz. Şunlardan birini seçin:
|
Çizim düzleminde
|
|
|
Duvar arayüzünde
|
|
|
| |
Ekstrüzyon Yönü
|
Paralel bir düzlemde açık çizim konturlarını kullanarak feder için çizim.
Şunlardan birini seçin:
|
Çizime paralel
|
Feder ekstrüzyonunu çizime paralel olarak oluşturur.
|
|
|
Çizime dik
|
Feder ekstrüzyonunu çizime dik açıyla oluşturur.
|
|
|
| |
Malzeme tarafını ters çevir
|
Ekstrüzyonun yönünü değiştirir.
|
|
Draft Açık/Kapalı
|
Federe draft ekler. Draftın derecesini belirlemek için Draft Açısı öğesini ayarlayın.
|
Dışa Doğru Draft (Draft Açık/Kapalı
seçildiğinde kullanılabilir).
|
Dışa doğru bir draft açısı oluşturur. İşareti kaldırılırsa içe doğru bir draft açısı oluşturur.
|
|
| |
Tip
|
Taban parçasının düzleminden ötelenen düzlemde bir çizim oluşturun.
Şunlardan birini seçin:
|
Doğrusal
|
Bir sınırla karşılaşıncaya kadar, çizimin yönüne dik olarak çizim konturlarını uzatan bir feder oluşturur.
|
|
|
Doğal
|
Çizim konturlarını uzatırken, feder bir sınırla karşılaşıncaya dek aynı kontur denklemi ile devam eden bir feder oluşturur. Örneğin, çizim bir daire yayı ise Doğal seçeneği, daire denklemini kullanarak federi bir sınırla karşılaşıncaya dek uzatır.
Bu örnekte feder, daire denklemini kullanıp bir daire oluşturarak bir sınırla karşılaşana kadar yay konturundan uzatılır. Çizimin diğer ucu bir düz çizgi denklemi kullanarak, bir sınırla karşılaşana kadar uzatılır.
|
|
| |
Seçili gövde(Yalnızca çok gövdeli parçalarda kullanılabilir) |
Feder için bir çizim oluşturduktan sonra bir gövde seçin. |
| |
Sonraki Referans(Çizime Paralel
ve Ekstrüzyon Yönü için Draft Açık/Kapalı
öğesini seçtiğinizde kullanılabilir) |
Çizim konturları arasında geçiş yapar, böylece draft için referans kontur olarak kullanacağınız konturu seçebilirsiniz.

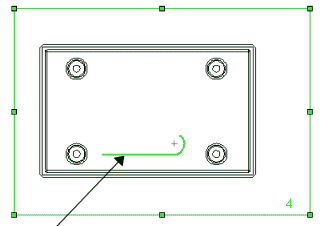

Örnek: Referans Kontur Draft içeren Feder Unsuru
|
