Kirişler için yırtılma, moment, tork veya eksenel kuvvet diyagramları ya da kafes kirişler için eksenel kuvvet diyagramları oluşturur. Kiriş diyagramları, her kiriş için yerel yönlerde oluşturulur.
Bu PropertyManager'ı görüntülemek için bir Simulation etüdünü çalıştırın. Sonuç
öğesine sağ tıklayın ve Kiriş Diyagramını Tanımla öğesini seçin.
Görüntü
|
Bileşen
|
Şunlardan birini seçin:-
Eksenel Kuvvet
-
Yön 1'deki Yırtılma Kuvveti
-
Yön 2'deki Yırtılma Kuvveti
-
Yön 1'deki Moment
-
Yön 2'deki Moment
-
Tork
Kafes kirişler için sadece Eksenel Kuvvet kullanılabilir.
|
 |
Birimler
|
Diyagram birimlerini seçin. |
| |
Kiriş profilini işle (daha yavaş)
|
Kiriş diyagramlarını, silindirler yerine gerçek kiriş geometrisi üzerinde görüntüler. |
Seçili Kirişler
|
Tümü
|
Tüm kirişleri seçer. |
|
Seç
|
Grafik alanındaki kirişleri seçin. Yazılım sadece Seçili Kirişler'deki kirişleri göz önünde bulundurur. |
|
Kiriş Diyagram Genişliği
|
Daha iyi görünürlük için kiriş grafiklerinin genişliğini kontrol eder. |
Özellik
| |
Başlık metni ekle
|
Grafik için özel bir başlık yazın. |
| |
Grafiği isim görünümü oryantasyonu ile ilişkilendir
|
Önceden tanımlanmış bir görünüm oryantasyonunu etkin grafikle ilişkilendirmenize olanak sağlar. |
|
Geçerli görünümle ilişkilendir
|
Geçerli görünümü etkin grafikle ilişkilendirir. |
-
Bir etkin kiriş diyagramının kiriş yönlerini göstermek için kiriş diyagramı simgesine sağ tıklayın ve Ayarlar'ı seçin. PropertyManager'da, Deforme Grafik Seçenekleri altında, Kiriş yönlerini göster'i seçin.
Yazılım, kiriş yerel triadını her bir kirişin merkezine çizer.
-
Yeni bir kiriş diyagramı şeması oluştururken Grafik Seçenekleri bölümündeki Otomatik olarak tanımlanan maksimum değer ve Otomatik olarak tanımlanan minimum değer alanları, seçilen kiriş bileşeninden bağımsız olarak Yön 1 bileşeninde Yırtılma Kuvvetinin değerlerini gösterir. Yazılım grafik alanında her zaman seçili kiriş diyagramının gerçek minimum ve maksimum değerlerini gösterir.
Yerel Yön 1 boyunca tek tipte dağıtılmış bir yüke maruz kalan sabit-sabit kiriş örneği. Yazılım, Yön 1'de yırtılma diyagramını ve Yön 2'de moment diyagramını çizer.
 |

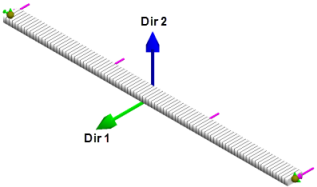

| Yön 1 boyunca tek tip yüke maruz kalan sabit-sabit kiriş. Kirişin yerel yönlerini görüntülemek için bir Mesh Kalitesi Grafiği oluşturun. Ayarlar sekmesinde, Kiriş yönlerini göster öğesine tıklayın. |
 |

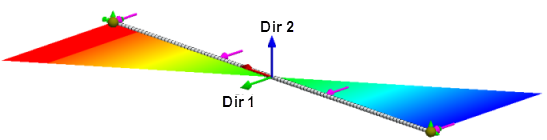

| Yön 1'deki Yırtılma Kuvveti şeması |
 |

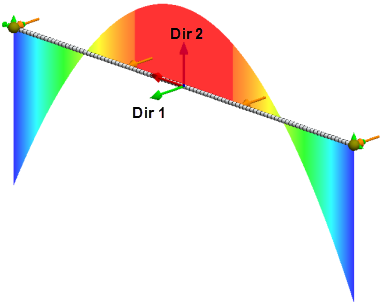

| Yön 2 ile ilgili Moment diyagramı |
Yerel Yön 2 boyunca dağıtılmış bir yüke maruz kalan bir kiriş için yazılım, Yön 2'deki yırtılma kuvvetlerini ve Yön 1 ile ilgili moment kuvvetlerini çizer.
Eksenel sıkıştırılmış yükler altındaki kirişler veya demetler, negatif bir eksenel kiriş gerilimi değeri ve eksenel gerilme yükleri altındaki kirişler pozitif bir eksenel kiriş gerilim değeri gösterir.
