Belge Özellikleri - Ölçümlendirmeler

Tüm ölçümlendirmeler için belge düzeyinde draft ayarları belirtebilirsiniz. Tüm belge türlerinde kullanılabilir.

Model Öğeleri Ekle, DimXpert ve diğer otomatik yöntemlerle eklenen ölçümlendirmeler, teknik resim görünümünden yansıtılan, önceden tanımlanmış konumlara yerleştirilirler. Bu iletişim kutusunda önceden tanımlanmış konumları ayarlarsınız.

Bu iletişim kutusunu görüntülemek için:

Bir teknik resimde, Seçenekler öğesine (Standart araç çubuğu) tıklayın, Belge Özellikleri öğesini, ardından da Ölçümlendirmeler öğesini seçin.

Genel draft standardı


Genel draft standardı Seçili draft standardı sayfası ayarlarından devralınır.

Metin


Yazı Tipi

Yazı tipini değiştirmek için tıklayın.


Her defa ölçümlendirme yazı tipini değiştirdiğinizde, her ölçümlendirme tipinin belge düzeyindeki yazı tipi buna uygun olarak güncellenir.

Çift ölçümlendirmeler

Çift ölçümlendirme görünümü Ölçümlendirmeleri çift birimle göstermek için seçin.
Çift görünüm birimlerini göster İkinci ölçümlendirme setinin birimlerini göstermek için seçin.
Ölçümlendirme değer konumu Üst
Alt
Sağ
Sol

Birincil duyarlılık

Birim Duyarlılığı Değer için ondalık ayracından sonraki basamak sayısını seçin.
Tolerans Duyarlılığı Tolerans değeri için ondalık ayracından sonraki basamak sayısını seçin.
  Duyarlılıkları modelle bağlantılandır Alınan ölçümlendirmeler için, birim veya tolerans duyarlılığındaki değişiklikleri modelle parametrik olacak şekilde ayarlar.

Çift duyarlılık

Birim Duyarlılığı İkincil birimlerde değere yönelik olarak ondalık ayracından sonraki basamak sayısı için listeden bir değer seçin.
Tolerans Duyarlılığı İkincil birimlerde tolerans değerlerine yönelik olarak ondalık ayracından sonraki basamak sayısı için listeden bir değer seçin.
  Duyarlılıkları modelle bağlantılandır Alınan ölçümlendirmeler için, ikincil birimler için birim veya tolerans duyarlılığındaki değişiklikleri modelle parametrik olacak şekilde ayarlar.

Kesir görünümü

Stil, kesirli ölçümlendirmelerin görüntülenme stili







Yığın boyu, yığılmış kesirlerin boyutunun ölçümlendirmenin toplamının yüzdesi olarak ifadesi



Çift kesme işareti göster ("), kesirli ölçümlendirmelerde çift kesme işaretlerinin görünümü



1 inç'ten küçük değerler için başa sıfır ekle
Kesirli ölçümlendirmeler, yalnızca IPS (inç-pound-saniye) birimlerindeki uzunluklar için kullanılabilir.

Yüzdeye göre Yığılmış Kesirsel Ölçümlendirme Boyu


%100
%50

Bükülü liderler

Lider uzunluğu Liderin düzeltilmiş kısmının uzunluğunu girin.
Metne uzat Lider omuzları, ölçümlendirme metni satırının sonuna kadar uzar.

Oklar

Boyut

Üç ok boyutu alanını belirtin.

Ok boyunu ölçümlendirme uzatma çizgisinin yüksekliğine göre yeniden ölçümlendirmek için Ölçümlendirme yüksekliği ile ölçekle öğesini seçin.

Stil
Listeden bir stil seçin ve ölçümlendirme stili düğmesine tıklayın:

Öteleme uzaklıkları

Öteleme uzaklıkları

Modelden ve sonraki her konumdan (aşağıdaki kırmızı ölçümlendirmelerle belirtilen) ölçümlendirme uzaklığını ayarlayın. Öteleme uzaklıkları, Öteleme uzaklıkları'nda atanmış olan uzaklıkları doğrulamalı. Varsayılan öteleme uzaklıkları model kenarından .40 inç ( 10.16 mm) ve ölçümlendirmeler arasında .25 inç (6.35 mm).

Boşluklar
Temel ölçümlendirmeler için öteleme uzaklıklarını belirtin:
  • Model ve ilk ölçümlendirme uzatma çizgisi arasında
  • Ölçümlendirme uzatma çizgileri arasında
Bu değerler ayrıca birbirlerinden ve model kenarından hızlı ölçümlendirme kullanılarak ötelenmiş ölçümlendirmeler arasındaki uzaklığı da kontrol eder.
Detaylandırma görünümü yerleşimi

Öteleme uzaklığı spesifikasyonlarını bir detaylandırma görünümünden kullanmayı seçin. (Bkz. Detaylandırma Görünümü PropertyManager'ı.) Boşlukları girmek için temizleyin.

Ölçümlendirme uzatma/lider çizgilerini kopart

Boşluk

Kopuk uzatma ve lider çizgilerinde boşluğu belirtin.

Yalnızca ölçümlendirme okları etrafında kop

Kopmaları yalnızca oklar ve çizgiler kesiştiğinde göstermek için seçin.

Ölçümlendirme çizgilerini koparmak için, ölçümlendirmeyi seçip PropertyManager'da Çizgileri Kopar'ı seçin. Ölçümlendirme çizgileri koparıldığında yakındaki çizgiler etrafında koparılırlar. Ölçümlendirme kayda değer ölçüde hareket ettirilirse yeni yakın ölçümlendirmeler etrafında koparılmayabilir. Görünümü güncellemek için seçili ölçümlendirmede Çizgileri Kopar öğesinin işaretini kaldırın ve yeniden Çizgileri Kopar öğesine tıklayın.

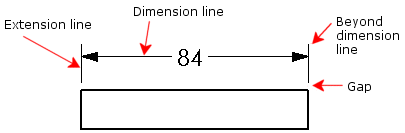

Uzatma çizgileri

Boşluk

Model ve ölçümlendirme uzatma çizgileri arasındaki uzaklığı belirleyin. Bu değer, uzatma çizgileri ve merkez işareti arasındaki uzaklığı da belirler.

Boyut çizgisinin ötesinde

Uzatma çizgisinin ölçümlendirme çizgisinden ne kadar uzağa uzadığını belirleyin.



Sıfırlar

Öncü sıfırlar
Standart Baştaki sıfırlar genel draft standardına göre görüntülenir.
Göster Ondalık basamaklardan önceki sıfırlar gösterilir.
Kaldır Öncü sıfırlar görüntülenmez.
Sondaki Sıfırlar

Ölçümlendirmeler

Göster Sondaki sıfırlar, Birimler için belirlediğiniz ondalık basamaklara göre görüntülenir.
Kaldır Sondaki sıfırlar görüntülenmez.


Toleranslar

Göster Ölçülendirme içindeki her bir toleransa (Çift Taraflı, Sınır ve simetrik) uygulanan ondalık basamak sayısına kadar virgülden sonraki sıfır görüntüler.
Kaldır Sondaki sıfırlar görüntülenmez.
Yalnızca sıfırda kaldır

Görüntülenen değer sıfır olduğunda her bir toleranstan virgülden sonraki sıfırları kaldırır. Ayrıca, görüntülenen tolerans değerinin sıfıra eşit olmadığı durumlarda, ölçülendirmedeki her bir toleransa uygulanan ondalık basamak sayısına kadar virgülden sonraki sıfırlar görüntülenir.

Ölçülendirmeyle Aynı


Properties

Göster

Grafik alanında görüntülenen sayısal özellikler veya özel özelliklerde ya da notlar ve tablolar gibi diğer detaylandırmalarda değerlendirilenlerin yanı sıra Belge Özellikleri'nin Birimler sayfasındaki her bir sayısal özelliğe uygulanan ondalık basamakların sayısı kadar virgülden sonra sıfır görüntüler.

Kaldır Sayısal özellik değerinden virgülden sonraki sıfırları kaldırır.
Ölçülendirmeyle Aynı

Seçenekler

Ölçümlendirme birimlerini göster

Teknik resimlerde ölçümlendirme birimlerini göstermek için işaretleyin.

Varsayılan olarak parantezler ekle

Ölçümlendirmeleri parantez içinde görüntülemek için işaretleyin.

Rengi ayarlamak için Araçlar > Seçenekler > Sistem Seçenekleri > Renkleröğesine tıklayın. Renk düzeni ayarları içinde Ölçümlendirmeler, Alınmamış (Bağımlı) öğesini seçin.
Uzatma çizgilerinin arasına ortala

Ölçümlendirmeleri uzatma çizgileri arasına ortalamak için işaretleyin. Bu seçenek, dim_center.png Düğmesi seçeneğini içeren PropertyManager'lardaki Merkez Ölçümlendirme öğesini de seçer.

Ölçümlendirme metnini uzatma çizgileri arasında sürüklediğinizde, ölçümlendirme metni uzatma çizgilerinin merkezleri arasında yerleşir.

Basit tolerans kutusunun içine öneki ekle

Bir önek belirttiğinizde tolerans kutularının içine bir metin öneki eklemek için işaretleyin.

İkili basit boyutu tek kutuda göster

Bir basit tolerans kutusuna ikili ölçümlendirmeler eklemek için işaretleyin.

Kopuk görünümlerde ölçümlendirmeleri kopuk olarak göster

Kopuk görünümler için ölçümlendirme çizgilerini koparmak üzere seçin.

Güncellenen kuralları uygula
Bükülmüş liderlerin dikey hizalamasını, omuzlar, geometrik ölçeklendirme ve tolerans unsur kontrol çerçevesindeki ilgili ölçülendirme metni satırında ortalanacak şekilde güncellemek için bu seçeneği belirtin. Bu seçenek uygulanana dek mevcut ölçülendirmeler değişmeden görüntülenir. Uygulandıktan sonra seçenek artık kullanılamaz.
Önceki kurallar
Güncellenen kurallar

SOLIDWORKS 2015'ten önceki sürümlerde oluşturulan çap ölçümlendirmeleri, geometriye kırpılmış görünümün veya detay görünümünün ötesine geçen bir çap ölçümlendirmesi yerleştirdiğinizde otomatik olarak uzatma çizgileri oluşturmuyordu. Eski ölçümlendirmeleri çap ölçümlendirmelerinde uzatma çizgileri görüntülemeye zorlamak için Güncellenen kuralları uygula öğesini seçin.

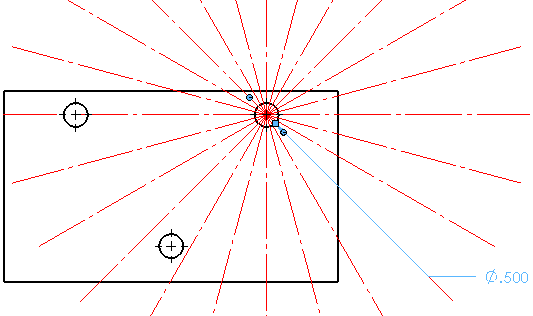

Yarıçap/Çap lider yakalama açısı

Çap, yarıçap veya pah ölçümlendirmelerini yarıçap konumları boyunca sürüklediğinizde kullanılan yakalama açısı aralıklarını değiştirin.

Tolerans

Toleransı ayarlamak için tıklayın.
