2B çizimlerde, tüm geometri çizmek için seçtiğiniz düzleme yansıtılır. Silüet kenarlar düzlemsel objeler haline gelir, böylece belirli açılardan, radyuslar ve silindirler yay ve çizgi gibi görünür.
Aşağıdaki çizimde, çizim düzlemine dik olarak görmeseniz de, modelin çizim düzlemine nasıl yansıtıldığını algılayabilirsiniz.
2B çizimde, model geometrisi bu şekilde çizim düzlemine yansıtılır.

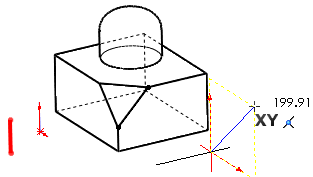

Aşağıdaki çizimde, kırmızı renkli 3B çizim (pahın kenarlarından birinde oluşturulur) 2B çizim düzlemine paralel olmayan bir model kenarıdır. Kırmızı renkli 2B çizim 3B çizimin yansımasıdır.
2B çizimde, diğer çizgilere paralel olan bir çizgi çizebilir ve çakışık olan uç noktalar ekleyebilirsiniz. Ancak, paralel ve çakışık, gerçek kenar değil, yansıtılan kenar anlamına gelir. Mavi renkli 2B çizim bu koşulu temsil eder. Çizginin ucu, gerçek model kenarı ile çakışık değil, çizgi de ona paralel değildir.
3B çizimde, bu tür yansımalar yoktur. Kırmızı 3B çizime paralel ilişki eklerseniz, bu ilişki 3B alanda paraleldir.
İç içe konturlu 3B çizimlerde iç sınırları seçebilirsiniz, ancak onların profilleri 2B çizimlerde olduğu gibi genel ekstrüzyondan çıkarılmazlar.
