Ayrım Çizgisi Draftı

Bir ayrım çizgisinin etrafında yüzey draft edebilirsiniz. Ayrım çizgisi düzlemsel olmayabilir. Ayrım çizgisinin kullanıldığı bir draftta bir Basamak draftı da ekleyebilirsiniz.

Bir ayrım çizgisi üzerinde draft yapmak için, önce bir ayrım çizgisi ekleyerek draft yapılacak yüzleri bölebilir veya varolan bir model kenarını kullanabilirsiniz. Ardından, çekme yönünü veya malzemenin kaldırıldığı ayrım çizgisi tarafını belirlersiniz.

Draft analizi aracını kullanarak modelinizdeki draft açılarını kontrol edebilirsiniz. Draft analizi, açıyı temel alarak model yüzlerinin renk kodlu işlemesini ve belirlediğiniz çekme yönü kriterini sağlar.

Bir draft açısı ayrım çizgisi eklemek için:

  1. Draft yapılacak parçayı çizin.
  2. İsterseniz bir ayrım çizgisi eğrisi ekleyin.
  3. Unsurlar araç çubuğundan Draft simgesine tıklayın veya Ekle > Unsurlar > Draft öğesine tıklayın.
  4. Draft Tipi altında, Ayrım Çizgisi öğesini seçin.
    Kimi koşullarda, Azaltılmış açıya izin ver onay kutusunu işaretleyin. Daha fazla bilgi için bkz. Aşağıdaki Düşürülmüş Açı Seçeneğine İzin Ver.
  5. Draft Açısı altında, Draft açısı değerini girin.

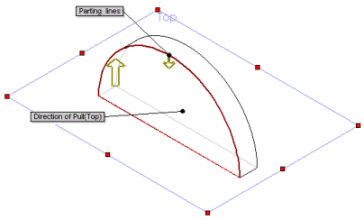

  6. Çekme Yönü altında, çekme yönünü göstermek üzere grafik alanından bir kenar veya yüz seçin.
    Okun yönüne dikkat edin ve gerekirse Yönü Ters Çevir simgesini tıklayın.
  7. Ayrım Çizgileri altında, grafik alanındaki ayrım çizgilerini seçin.
    Okun yönüne dikkat edin. Ayrım çizgisinin her segmenti için farklı bir draft yönü belirlemek üzere, Ayrım Çizgileri kutusunda kenarın adına tıklayın ve Diğer Yüz'e tıklayın.
    İlk draft yönü Diğer Yüz seçili
    Bu örnekte, aynı yüz kullanılarak tüm ayrım çizgileri seçilmiştir.
  8. Yüz yayma tipini seçin:
    Hiçbiri Yalnızca seçili yüze draft yapar.
    Teğet Boyunca Draft öğesini seçilen yüze teğet olan tüm yüzlere uzatır.
  9. Tamam öğesine tıklayın.
    İlk yönde uygulanan draft Diğer Yüz uygulanmış draft

Azaltılmış Açıya İzin Ver Seçeneği

Azaltılmış açıya izin ver onay kutusu, yalnızca Ayrım Çizgisi draftı ile birlikte kullanılabilir.

Bu seçeneği belirlediğinizde, draft yüzün bazı bölümlerindeki draft açısı, belirtilen draft açısından daha küçük olabilir.

Aşağıdaki durumda Azaltılmış açıya izin ver onay kutusunu kullanın:

  • Kenara bitişik ve dik olan bir veya daha çok yüz ve draft olacak yüzler Çekme Yönü'ne neredeyse dik. Bu model tipi ve koşulla, çekme yönü ve dik yüzün normali, artı draft açısı arasındaki maksimum açı 90°'ye eşit veya büyük Azaltılmış açıya izin ver'i seçin.
Dik mavi ok, Çekme Yönü'nü (Üst düzlem) temsil eder. Kırmızı ok, çekme yönüne maksimum açısında dik olan yüzeyi temsil eder.

Maksimum açı ve Draft Açısı tarafından oluşturulan açının toplamı 90° veya daha büyük olduğunda, draftı oluşturmak için Azaltılmış açıya izin ver onay kutusunu işaretleyin.

Uygulanan draft (Draft Açısı 25°). Yukarıdaki görüntü, aynı 25° draftın uygulanışını göstermektedir. Ancak görüntü, öteleme yüzü uygulanarak ve öteleme yüzünde eğrilik görüntülenerek güçlendirilmiştir.
Bu örnekte, draft yapılan yüzün dar uçlarına doğru olan draft açısı, draftı oluşturmak için belirtilen 25°'lik açının altına azaltılmıştır.
