Kesit Görünümlerinde Kesişim Bölgelerini Kullanma

Bir modelde, modelin birçok alanını keserek kesit görünümleri oluşturabilirsiniz. Bu çoklu alanlar kesişim bölgeleri olarak tanımlanır.

Kesit düzlemler veya yüzler seçtiğinizde, seçimlerinizin sınırlandırma kutusu kesişim bölgesidir. Kesişim bölgelerini bir modelin birçok alanına ait kesit görünümü oluşturmak için kullanabilirsiniz.

Bu örnekte modelin bir bölümünün kesilmesi için kesişim bölgeleri kullanılmıştır.

Orijinal Model	Modelin Kesitli Görünümü

Bu örnekte kesit görünümlerinde kesişim bölgelerini kullanmak için:

1. Kesit Görünümü öğesine (Görünüm araç çubuğu) veya Görünüm > Görüntü > Kesit Görünümü öğelerine tıklayın.
2. PropertyManager'da, Kesit Yöntemi altında, Bölgesel öğesini seçin.
3. Kesit Seçeneği altında, Kesit tapasını göster ve Salt grafik kesit öğelerini seçin.
4. Kesit 1 altında:
   1. Ön Düzlem öğesine tıklayın.
   2. Öteleme Uzaklığı olarak 0 yazın.
5. Kesit 2 altında:
   1. Üst Düzlem öğesine tıklayın.
   2. Öteleme Uzaklığı olarak 0 yazın.
6. Kesit 3 altında:
   1. Sağ Düzlem öğesine tıklayın.
   2. Öteleme Uzaklığı olarak 0 yazın.
7. Kesit Yöntemi altında, Kesit oluşturmak üzere seçilen bölgeler öğesine tıklayın.

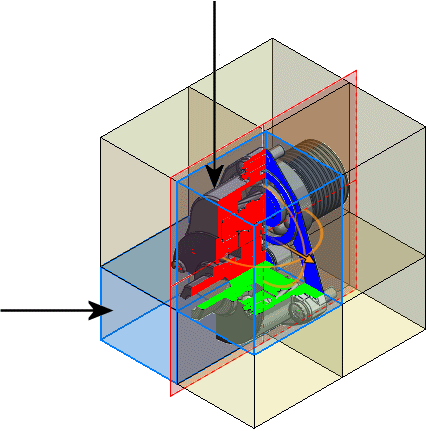

   Grafik alanında, seçili düzlemlerin veya yüzlerin kesişimini ve modelin sınırlandırıcı kutusunu gösteren gölgeli kesişim bölgeleri görüntülenir.
8. Grafik alanında, gösterilen sol alt ve sağ üst kesişim bölgelerini seçin.


9. öğesine tıklayın.
