Aligner les composants

Cette commande fonctionne sur le même principe que l'insertion d'un bornier.



SOLIDWORKS Electrical 3D : Aligner les composants

Menu : Outils > SOLIDWORKS Electrical > Aligner les composants

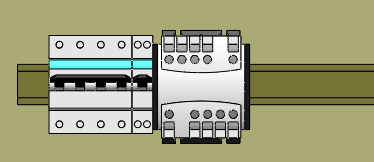

Cette commande permet d'aligner et de centrer les composants sur un rail, et définit l'espace entre eux.







Le panneau ancrable se modifie pour afficher les options disponibles.

Sélectionner les composants à aligner

1.     Sélectionnez les composants à aligner dans la zone graphique.

L'ordre dans lequel les composants sont sélectionnés est important car ils seront placés dans l'ordre de la sélection.

Options d'alignement

2.     Sélectionnez l'alignement souhaité.

Espacement : Indiquez la valeur devant séparer les composants.

Composants sans faces définies

Liste des composants non valides : Répertorie les composants sans faces définies sélectionnés pour l'alignement. Ces composants ne seront pas alignés.
