Créer un folio 2D

Lorsque vous avez inséré les composants, vous pouvez créer un folio 2D qui peut être ajouté aux folios de projet électrique.







SOLIDWORKS Electrical 3D : Créer un folio 2D

Menu : Outils > SOLIDWORKS Electrical > Créer un folio 2D

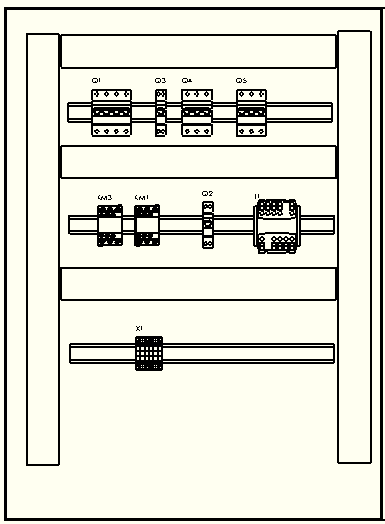

SOLIDWORKS Electrical utilise les fonctions de SOLIDWORKS pour créer le folio. Un folio 2D s'ouvre dans la zone graphique mais contrairement à la commande de SOLIDWORKS, aucun cartouche n'est chargé. Ce folio est aux dimensions du cartouche du schéma paramétré dans la configuration du projet électrique.

Le panneau ancrable Palette de vues s'ouvre vous permettant de faire glisser les vues que vous souhaitez utiliser. La composition du folio est entièrement libre.



Le menu Folio de SOLIDWORKS Electrical propose deux commandes.



Créer les repères : Génère les repères des composants dans une vue.

Créer un folio dans le projet : Génère un nouveau folio. Un cartouche est automatiquement ajouté et le fichier est enregistré au format EWG dans le répertoire Folios du projet électrique.



Le folio est ajouté automatiquement à la liste des folios du projet électrique.
