Références croisées et circuits

Comme expliqué dans le chapitre Configuration des références croisées, certains types de circuits sont associés à une vignette de références croisées (symbole graphique). Il s'agit des types de circuits associés à un symbole de niveau Enfant ou de Même niveau (les symboles de type Parent ne génèrent pas de vignettes de références croisées).

Lors de la génération des vignettes de références croisées, le logicielrépertorie l'ensemble des circuits associés au composant, les filtre pour ne garder que les circuits Enfant ou Même niveau, puis utilise la vignette de références croisées associée au type de circuit pour générer le graphique. Les numéros de bornes matérielles sont automatiquement ajoutés, ainsi que la position des symboles dans le projet électrique et dans les folios.

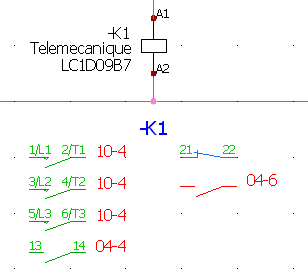

Dans l'exemple ci-dessus, on retrouve les 3 circuits de type Contact de puissance NO dans la colonne 4 du folio 10, et un contact NO dans la colonne 4 du folio 04. Le contact NF, appartenant à la référence constructeur, n'est pas utilisé dans le folio (il est mis en réserve). Le second contact NO (colonne 6 du folio 04) ne fait pas partie de la référence constructeur.
