SOLIDWORKS PDM offre più modi per configurare il layout della scheda dati per Web2 e migliorare la leggibilità dei dati.
Disponibile solo per SOLIDWORKS PDM Professional.
Nello strumento di amministrazione, nella finestra Editor scheda, fare clic su Configura scheda per il Web nel riquadro Proprietà scheda.
È possibile controllare la visibilità del controllo della scheda dati per Web2. Nella finestra
Editor scheda, nel riquadro a destra, sotto
Flag, selezionare
Mostra in scheda Web. Questo elenca il controllo della scheda dati nell'editor di configurazione Web e lo mostra nella scheda dati di Web2.
-
Disponibile solo per schede file.
- Disponibile solo per i seguenti controlli della scheda dati:
- Controllo
- Casella combinata a discesa
- Elenco combinato
- Casella combinata semplice
- Modifica
- Elenco
- Campo Data
- Pulsante Radio

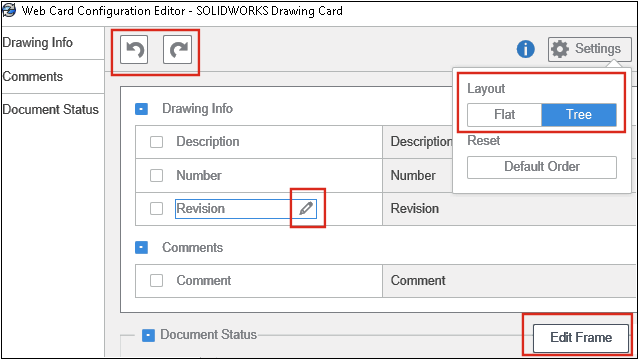

Nell'editor di configurazione Web delle schede dati è possibile:
- Fare clic su Impostazioni e specificare il layout dei controlli della scheda dati come Piatto o Albero.
- Modificare le etichette e cambiare l'ordine dei controlli.
Non è possibile aggiungere o rimuovere i controlli dalle schede. A tale scopo, utilizzare l'editor della scheda principale.
- Aggiungere i controlli in un riquadro nel layout Albero e definirne l'ordine di comparsa.
L'interfaccia utente della scheda dati Web2 presenta i miglioramenti seguenti:
- Comando di navigazione per il layout Albero
- Selezione data per specificare i controlli di tipo DATA
- Casella multilinea per immettere le descrizioni
- Comandi del pulsante di opzione e della casella di controllo
