A geometria de referência melhorou a usabilidade que ajuda a selecionar eixos e planos diretamente na área de gráficos. Isso é útil para comandos como Posicionamento, Medida ou padrões.

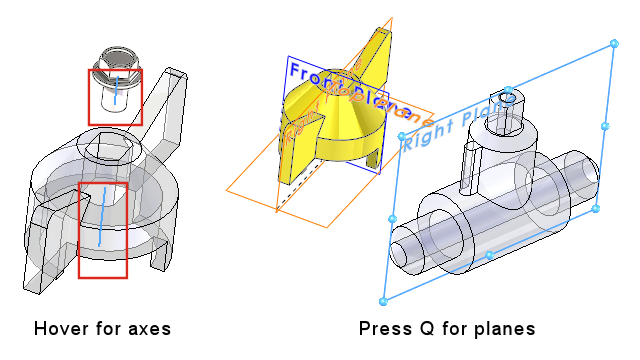

Passe o mouse sobre eixos temporários de faces cilíndricas e superfícies para exibi-los. Passe o mouse sobre as faces e pressione Q para exibir os planos de referência. Selecione várias entidades de geometria de referência pressionando as teclas Shift ou Ctrl. Depois de selecionar a geometria de referência, o SOLIDWORKS descarta automaticamente toda a geometria de referência desnecessária.
Você pode clicar com o botão direito do mouse em um componente na área de gráficos, clicar em Exibir geometria de referência e mostrar planos primários, planos de referência, eixos de referência ou o sistema de coordenadas. Anteriormente, essas opções estavam disponíveis somente na Árvore de projeto do FeatureManager.
