Перекрестные ссылки и цепи

Как показано в разделе Конфигурации перекрестных ссылок, некоторые типы цепей связываются с миниатюрой перекрестных ссылок (графическим обозначением). Такие цепи связаны с обозначениями типа Дочерний объект или Тот же уровень (обозначения типа Родительский объект не создают миниатюры перекрестных ссылок).

При создании миниатюр перекрестных ссылок в программе создается список всех цепей, связанных с компонентом. Затем к списку применяется фильтр, чтобы сохранились только цепи типа Дочерний объект или Тот же уровень, и формируется графика с использованием миниатюр перекрестных ссылок, связанных с типом цепи. Номера физических клемм добавляются автоматически в соответствии с позицией обозначений в электротехническом проекте и чертежах.

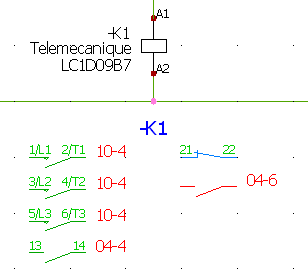

В приведенном выше примере рассматриваются 3 цепи типа Замыкающий силовой выключатель в столбце 4 чертежа 10 и один замыкающий контакт в столбце 4 чертежа 04. Размыкающий контакт, относящийся к детали производителя, в чертеже не используется (вместо этого он помещается в резерв). Второй замыкающий контакт (столбец 6 чертежа 04) не является частью детали производителя.
