La boîte de dialogue Axes vous permet de contrôler l'affichage des axes lors de la visualisation des résultats. Les axes représentent le système de coordonnées global ou local utilisé dans la définition du tracé.
Pour accéder à ce PropertyManager, activez un tracé avec un axe de référence ou un système de coordonnées. A l'aide du bouton droit de la souris, cliquez dans les zones graphiques et sélectionnez Axes.
Style
|
Ligne
|
Affiche les axes en tant que lignes. |
|
Cylindre
|
Affiche les axes en tant que cylindres. |
|
Largeur de ligne
|
Permet de contrôler l'épaisseur des lignes des axes d'un tracé. |
Axe
|
Désactiver le titre
|
Lorsque cette case est sélectionnée, les titres des axes (X, Y, Z) ne sont pas affichés sur le tracé.
|
|
Taille X, Y, Z
|
Les curseurs déterminent la longueur des axes X, Y et Z sur le tracé. |
|
Marques X, Y, Z
|
Détermine le nombre de marques uniformément espacées sur les axes X, Y et Z. |
|
Couleur
|
Détermine les couleurs des axes X, Y et Z. Pour modifier la couleur d'un axe, sélectionnez la couleur souhaitée puis cliquez sur OK.
|
Grille
|
XY, YZ, ZX
|
Définit les plans des grilles optionnelles. Vous pouvez cocher une ou plusieurs cases ou n'en cocher aucune. La densité des grilles est spécifiée par les marques de graduation.
|
|
Editer la couleur
|
Détermine la couleur de la grille. Pour modifier la couleur d'une grille, cliquez sur Editer couleur, choisissez la couleur désirée, puis cliquez sur OK.
|
Emplacement
Détermine l'emplacement de l'origine des axes.
|
Origine
|
Les axes seront placés à l'origine réelle du système de coordonnées de référence utilisé dans la définition du tracé. |
|
En bas à gauche
|
Les axes sont placés dans le coin inférieur droit de la fenêtre du tracé. |
|
En bas à droite
|
Les axes sont placés dans le coin inférieur droit de la fenêtre du tracé. |
|
Désactiver
|
Sélectionnez cette option pour désactiver l'affichage des axes sur le tracé.
|

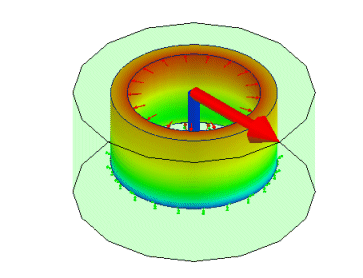

Prenons le cas d'un cylindre soumis à une pression interne et fixé sur sa partie inférieure. La contrainte de cerclage est tracée en fonction d'un système de coordonnées cylindriques défini par l'axe du cylindre.
|
|
| Emplacement des axes : En bas à gauche
|
Emplacement des axes : Origine
|
