PropertyManager Options du tracé de vecteurs

Le PropertyManager Options du tracé de vecteurs vous permet de contrôler dynamiquement l'apparence des symboles des vecteurs dans un tracé de vecteurs.

Options

Taille Contrôle la taille des vecteurs du tracé. Utilisez les flèches ou faites glisser le curseur pour modifier la taille des vecteurs.
Masse volumique Contrôle la densité des vecteurs du tracé.
  Surface seulement Si cette option est activée, elle permet d'afficher uniquement les vecteurs de la surface du modèle.
  Respecter la légende des couleurs Utilise la même palette de couleurs pour le tracé et les vecteurs.
  Une couleur Affecte une couleur sélectionnée par l'utilisateur à tous les vecteurs du tracé. Pour changer la couleur des vecteurs, cliquez sur Editer couleur.

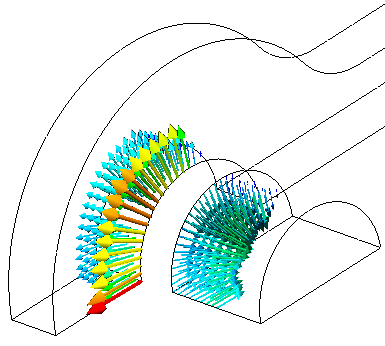

Vous trouverez ci-après une illustration des options du tracé de vecteurs :
Tracé des résultats des contours de déplacement Tracé des résultats des vecteurs de déplacement (options vectorielles par défaut)
Tracé des résultats des vecteurs de déplacement avec une taille de vecteurs augmentée Tracé des résultats des vecteurs de déplacement avec une densité de vecteurs augmentée

Personnaliser le tracé des vecteurs

Procédez comme suit pour personnaliser les tracés de vecteurs :

  1. Après avoir exécuté votre étude, créez un tracé de vecteurs de la grandeur désirée.
  2. Cliquez avec le bouton droit de la souris sur l'icône du tracé de vecteur, puis sélectionnez Options de tracé du vecteur.
    Le PropertyManager Options du tracé de vecteurs s'affiche.
  3. Utilisez les flèches de l'option Taille pour régler la taille des flèches des vecteurs.
  4. Utilisez les flèches de l'option Densité pour régler la densité des vecteurs dans le tracé.
  5. Si vous le souhaitez, activez la case à cocher Surface uniquement pour ne tracer les vecteurs que sur les limites du modèle.
  6. Sélectionnez Respecter la légende des couleurs pour utiliser la même palette de couleurs associées au tracé ou utilisez Unicolore pour n'utiliser qu'une couleur pour le tracé du vecteur.
  7. Cliquez sur .
