Lorsque le logiciel SOLIDWORKS traite une famille de pièces, il regroupe la liste des noms de configuration de la colonne la plus à gauche (de haut en bas). Puis, pour chaque configuration, il traite les paramètres (de gauche à droite).
Si le logiciel rencontre:
- une cellule vide dans la ligne des paramètres, il va au nom de configuration suivant et lui applique les paramètres associés
- une cellule vide dans la colonne des noms de configuration, il interrompt le traitement, considérant qu'il est arrivé à fin de la famille de pièces

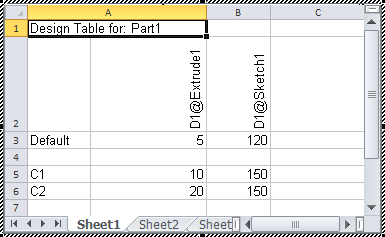

Dans l'exemple ci-dessous, seule la configuration par Défaut est traitée par le logiciel. La ligne 4 étant vide, les configurations C1 et C2 ne sont pas traitées.
