Vous pouvez sélectionner les axes et les plans directement dans la zone graphique. Cela peut s'avérer utile pour différents outils, tels que Contrainte et Mesurer, ou encore pour les motifs.
Survolez les faces et les surfaces cylindriques pour afficher les axes temporaires. Survolez les faces, puis appuyez sur la touche Q pour afficher la géométrie de référence. Sélectionnez plusieurs entités de géométrie de référence en appuyant sur la touche Maj ou Ctrl.
Si les axes temporaires n'apparaissent pas lorsque le curseur les survole, cliquez sur et sélectionnez Afficher les axes temporaires au survol des faces cylindriques.
 |
 |
| Survolez pour les axes |

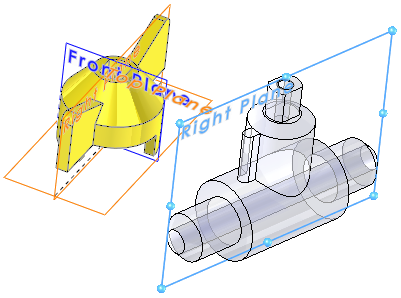

Appuyez sur la touche Q pour les plans |
Vous pouvez cliquer à l'aide du bouton droit de la souris sur la zone graphique, cliquer sur Affichage de la géométrie de référence, puis afficher les plans principaux, les plans et les axes de référence ou le système de coordonnées.
