L'emplacement par défaut des profils de construction soudée est install_dir\data\weldment
profiles.
La structure des sous-dossiers dans le dossier weldment profiles détermine les sélections qui apparaissent dans le PropertyManager Elément mécano-soudé.
Les
Sélections du PropertyManager et la structure correspondante des dossiers et des fichiers de l'Explorateur de fichiers sont organisées de la façon suivante :
-
Dossier de base. Il contient un ou plusieurs dossiers norme. Dans l'exemple ci-dessous, weldment profiles est le dossier de base et contient neuf dossiers normes, par exemple ansi, ansi inch et iso. Dans le PropertyManager, le nom de chaque dossier norme apparaît comme sélection dans Norme.
-
Dossiers norme. Contient un ou plusieurs types de pièces caractéristiques de la bibliothèque configurée, par exemple cornière, profilé en c et tuyau. Dans le PropertyManager, après avoir sélectionné Norme, le nom de chacune de ces pièces de fonction de bibliothèque apparaît dans Type.
- Pièces de fonction de bibliothèque type. Contient une ou plusieurs configurations de la pièce de fonction de la bibliothèque. Dans le PropertyManager, après avoir sélectionné un Type, les noms de configuration de la pièce de fonction de bibliothèque apparaissent dans Taille.

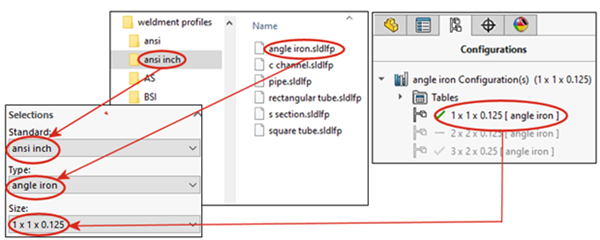

PropertyManager
Elément mécano-soudé et Explorateur de fichiers :
