Contraintes de glissière

Une contrainte de glissière contraint un coulisseau entre deux faces planes.

Les références de glissière peuvent inclure :

• Deux faces planes parallèles
• Deux faces planes non parallèles (avec ou sans dépouille)

Les références de coulisseau peuvent inclure:

• Deux faces planes parallèles
• Deux faces planes non parallèles (avec ou sans dépouille)
• Un axe ou une face cylindrique

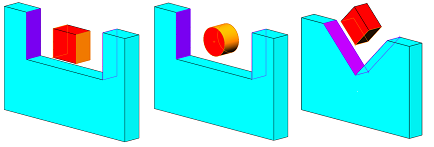

Exemples :

Pour ajouter une contrainte de glissière:

1. Cliquez sur Contrainte (barre d'outils Assemblage) ou sur Insertion > Contrainte.
2. Dans l'onglet Avancé, cliquez sur Largeur .
3. Sous Sélection des contraintes:
   1. Sélectionnez deux faces planes comme Sélections pour la glissière.
   2. Sélectionnez deux faces planes, ou une face cylindrique ou un axe, comme Sélections pour le coulisseau.
4. Dans Types de contraintes, sélectionnez une contrainte :

   Option	Description
   Centré	Centre un coulisseau par rapport à la glissière, dans une rainure.
   Libre	Déplace les composants librement dans la limite des faces sélectionnées ou des plans par rapport aux composants.
   Cotation parallèle	Indique une distance ou une cote d'angle d'un jeu de sélection jusqu'au jeu de sélection de faces ou de plans opposé le plus proche.
   Pourcentage	Indique la distance ou l'angle en fonction d'une cote de type valeur de pourcentage d'un jeu du jeu de sélection jusqu'au centre de l'autre jeu de sélection.

5. Cliquez sur .
   Les composants s'alignent de sorte que le coulisseau soit contraint entre les faces de la rainure. Le coulisseau peut être translaté le long du plan central et pivoter autour d'un axe normal au plan central. La contrainte de glissière interdit la translation ou la rotation du coulisseau d'un côté vers un autre.
