Dans cet exemple, vous comparez deux corps volumiques dans une pièce.
- Ouvrez une pièce avec plusieurs corps.
Dans cet exemple, l'engrenage contient deux corps volumiques. Pour un corps, les arêtes des dents ont des congés. Pour l'autre corps, les arêtes n'ont pas de congés.
 |
 |
| Gear1 : Arêtes avec congé |
Gear2 : Arêtes sans congé |
- Cliquez sur
.
- Dans le PropertyManager, définissez les options suivantes:
- Pour Corps sources, sélectionnez Gear1
- Pour Comparer des corps, sélectionnez Gear2
- Déplacez le curseur Seuil de légende pour spécifier la valeur absolue de déviation autorisée par l'échelle.
Dans cet exemple, vous déplacez le curseur de sorte que les nombres supérieurs et inférieurs de légende soient approximativement de 1,00 mm.
- Cliquez sur

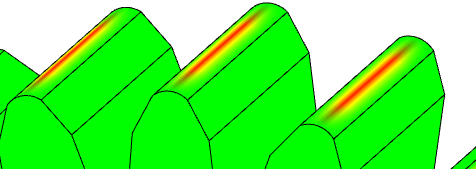

. Dans la zone graphique, les couleurs rouge et jaune indiquent où
Gear1 et
Gear2 ne correspondent pas.
- Pour effacer la légende de comparaison de corps, dans la zone graphique, cliquez à l'aide du bouton droit de la souris sur la légende et cliquez sur Comparaison de corps .
Pour ouvrir le PropertyManager Comparaison de corps, cliquez à l'aide du bouton droit de la souris sur la légende et cliquez sur Propriétés de la comparaison de corps.
