Utilisation de zones d'intersection dans les vues en coupe

Vous pouvez créer des vues en coupe dans un modèle en découpant plusieurs zones du modèle. Ces zones multiples sont définies par plusieurs zones d'intersection.

Lorsque vous sélectionnez des plans ou des faces de coupe, le cube de visualisation de vos sélections est la zone d'intersection. Vous pouvez utiliser les zones d'intersection pour créer une vue en coupe de plusieurs zones d'un modèle.

Cet exemple utilise les zones d'intersection pour couper une portion du modèle.

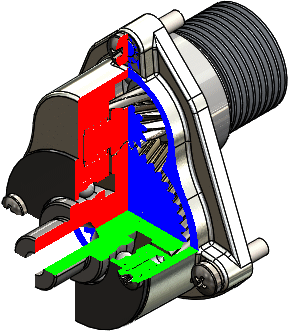

Modèle d'origine	Vue en coupe d'un modèle

Pour utiliser les zones d'intersection dans les vues en coupe dans l'exemple ci-dessous :

1. Cliquez sur Vue en coupe (barre d'outils Affichage) ou sur Affichage > Affichage > Vue en coupe.
2. Dans le PropertyManager, sous Méthode de coupe, sélectionnez Zone.
3. Sous Option de section, sélectionnez Montrer la section de la coupe et Section graphiques seulement.
4. Sous Section 1 :
   1. Cliquez sur Plan de face .
   2. Pour Distance de décalage , entrez 0.
5. Sous Section 2 :
   1. Cliquez sur Plan de dessus .
   2. Pour Distance de décalage , entrez 0.
6. Sous Section 3 :
   1. Cliquez sur Plan de droite .
   2. Pour Distance de décalage , entrez 0.
7. Sous Méthode de coupe, cliquez dans Zones sélectionnées à couper.

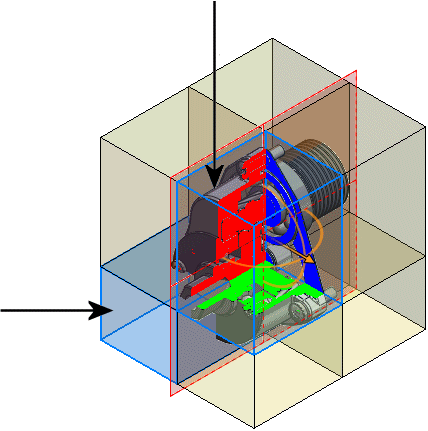

   Des zones ombrées d'intersection s'affichent dans la zone graphique, montant l'intersection des plans ou des faces sélectionné(e)s et le cube de visualisation du modèle.
8. Dans la zone graphique, sélectionnez les zones d'intersection inférieure gauche et supérieure droite indiquées.


9. Cliquez sur .
