Unterstützung von Zuschnittslisten in Stücklistentabellen

Die Benutzeroberfläche und der Funktionsumfang für detaillierte Zuschnittslisten in Stücklistentabellen wurden aktualisiert, um die Bedienung zu vereinfachen.

Neuerungen bei den Zuschnittslistentabellen für Schweißkonstruktionen:

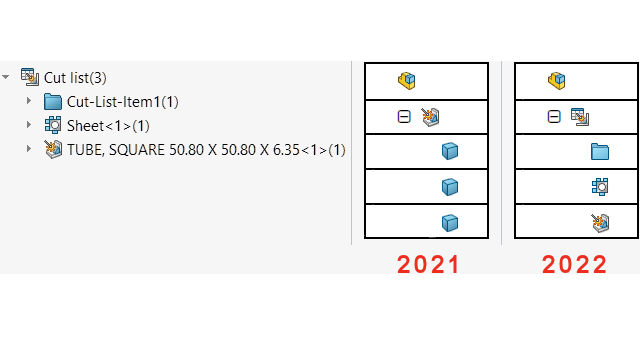

  • Tabellensymbole entsprechen den im FeatureManager® verwendeten Symbolen.
  • Unter Extras > Optionen > Dokumenteigenschaften > Stückliste wird die Option Zuschnittslistenelemente in STL unabhängig vom Profil kombinieren, wenn Längen angeglichen werden (früheres Verhalten) in Zuschnittslistenelemente mit gleicher Länge und unterschiedlichen Profilen kombinieren (Verhalten vor 2019) umbenannt.
  • Detaillierte Zuschnittslisten sind für alle Stücklistentypen verfügbar. Bisher waren detaillierte Zuschnittslisten nur für Stücklisten mit Einzug verfügbar. Sie können Optionen im Abschnitt Detaillierte Zuschnittsliste des PropertyManagers Stückliste festlegen.
  • Sie können Komponenten in Stücklisten mit Einzug automatisch oder manuell auflösen. Wählen Sie im PropertyManager Stückliste die Option Zeilen auf Teilebene auflösen, um alle Zeilen auf Schweißkonstruktionsteilebene automatisch aufzulösen.
    Detaillierte Zuschnittsliste deaktiviert, Zeilen auf Teilebene auflösen deaktiviert Detaillierte Zuschnittsliste ausgewählt, Zeilen auf Teilebene auflösen deaktiviert Detaillierte Zuschnittsliste ausgewählt, Zeilen auf Teilebene auflösen ausgewählt
  • Im PropertyManager Konfigurationseigenschaften können Sie unter Stücklistenoptionen Optionen für die Zuschnittslistenanzeige, wenn Komponente in Baugruppe verwendet wird (Typ 'STL mit Einzug' nur bei detaillierter Zuschnittsliste) festlegen. Diese Option zeigt Zuschnittslistenelemente von Stücklisten mit Einzug an, blendet sie aus oder stuft sie hoch. Durch Hochstufen wird die Zeile auf Teilebene aufgelöst und die Zuschnittslistenelemente werden in der Stückliste mit Einzug angezeigt, wenn Sie Detaillierte Zuschnittsliste auswählen. Im FeatureManager können Sie mit der rechten Maustaste auf eine beliebige Komponente klicken und auf In Stückliste wiederherstellen klicken, um die Komponenten wieder auf Zuschnittsliste anzeigen zu setzen.

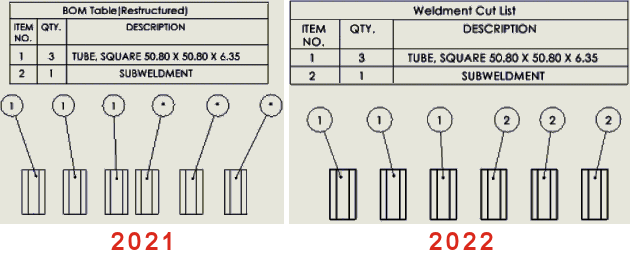

  • Wenn Sie Stücklistensymbole für Zuschnittslistenelemente von untergeordneten Schweißkonstruktionen in Stücklisten verwenden, entsprechen die Eigenschaften des Stücklistensymbols der verknüpften Stückliste. Vor SOLIDWORKS 2022 wurden Stücklistensymbole, die auf Körper angewendet wurden, die zu untergeordneten Schweißkonstruktionen gehörten, mit einem Sternchen gekennzeichnet. Jetzt haben die Stücklistensymbole eine entsprechende Positionsnummer.
