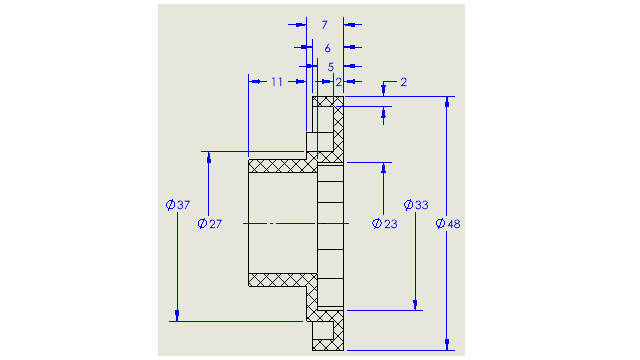

表示される引出線の片側のみを必要とする直径寸法に対して、対称線形直径寸法を作成できます。 これは、回転構成部品と詳細断面図がある図面で便利です。
対称線形直径寸法を作成するには: - 回転構成部品または断面図がある図面を開きます。
どの図面ビューでも対称直線直径寸法を使用できますが、引出線の片側のみを必要とする図面ビューに最適です。
- 対称線形直径寸法（Symmetric Linear Diameter Dimension）
（寸法/拘束ツールバー）をクリックするか、をクリックします。
- PropertyManager でオプションを指定します。
- 単一（Single）。 エンティティに手動で寸法付けできます。 ラピッド寸法（Rapid dimensioning）を選択し、ラピッド寸法機能を使用してエンティティに寸法を付けます。
- 複数（Multiple）。 指定した軸を基準にして複数の寸法を作成できます。 寸法が自動的に配列されます。
- 図面ビューに寸法を付けます。
