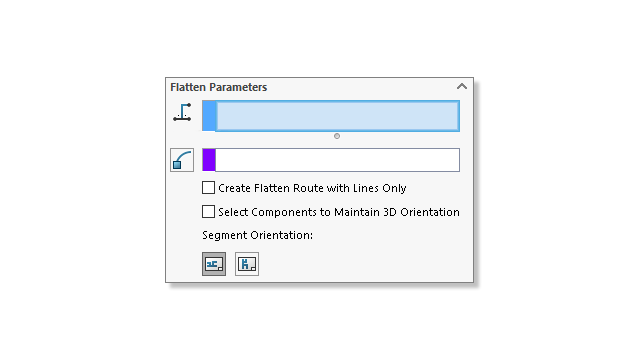

展開ルート（Flatten Route）プロパティ マネージャーでは、ルート アセンブリからの展開ルートの作成を管理できます。
- 展開ルート（Flatten Route） プロパティ マネージャーを起動するツールは、SOLIDWORKS Electrical メニューにあります。
- 水平ルート セグメントの選択（Horizontal Route Segment Selection）では、水平に表示される継続的な複数のルート セグメントを展開コンフィギュレーションで選択できます。
- 線のみでフラット化を作成（Create Flatten with Lines Only）では、スプラインを直線に変換できます。
- 最初のスケッチ セグメントを選択し、選択したダイアログ ボックスに表示すると、展開ルート（Flatten Route）プロパティ マネージャーは接続されているセグメントを自動的に検出します。
- ループ付きスプライスの 3D 方向を維持する構成部品（Components to Maintain 3D orientation for splices with loops）を選択すると、スプライスのあるループを配置する場所に関係なくそれらの 3D 方向が維持されます。
- 展開ルート編集（Edit Flatten Route）プロパティ マ ネージャーが開いているとき、グラフィック領域でルート セグメントを左クリックし、変更ツールにアクセスします。
