Agregue controles de desmoldeo para garantizar que el diseño optimizado pueda fabricarse y extraerse de un molde.
Para acceder al PropertyManager Control de desmoldeo:
- Desde un gestor de estudio de topología, haga clic con el botón derecho del ratón en Controles de fabricación y haga clic en Especificar dirección de desmoldeo.
La aplicación de controles geométricos evita la formación de cortes sesgados y cavidades, y garantiza que se pueda extraer la forma optimizada a partir de un molde.
Dirección de desmoldeo
| |
Plano medio (ambas direcciones) |
Seleccione una de estas opciones:
|
Determinar automáticamente el plano medio central
|
El módulo de optimización determina la posición óptima del plano medio. El componente optimizado puede sacarse de un molde en ambas direcciones desde el plano medio.
|
|
Seleccionar plano para dirección
|
|
|
| |
Solo dirección de desmoldeo |
La "dirección de desmoldeo" es la dirección en la que las dos mitades de un molde se separan o la dirección en la que se mueve la herramienta de estampación. |
| |
Estampación (solo dirección de desmoldeo) |

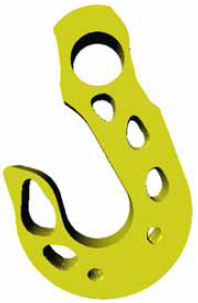

Si el algoritmo de optimización elimina un elemento de la estructura, también elimina todos los elementos que quedan detrás o delante del elemento (respecto al vector de la arista que indica la dirección de desmoldeo). Por ejemplo, se muestra un modelo optimizado de gancho para grúa con control de estampación. |
 |
Seleccionar arista para definir la dirección |
Seleccionar el vector de arista que indica la dirección de desmoldeo. |
| |
Plegar hacia abajo |
Invierte la dirección de desmoldeo. |
Normalmente, es mejor llevar a cabo primero la optimización sin restricciones de fabricación y, a continuación, realizar una segunda optimización con restricciones de fabricación.
