PropertyManager Región conservada

Agregue regiones conservadas al modelo que no se modificarán durante una optimización de la topología.

Puede bloquear regiones del modelo que están conectadas a otras piezas, como regiones que se utilizan para dar soporte al modelo y regiones que forman superficies de rodamiento. Estas regiones no participan en una optimización de la topología y no sufren cambios.

Para acceder al PropertyManager Región conservada:

  • Haga clic con el botón derecho del ratón en Controles de fabricación y seleccione Agregar región conservada .
Caras para Set 2 Seleccione las caras que no sufrirán cambios durante la optimización.
Profundidad de área conservada Establezca la profundidad de la región que no sufrirá cambios durante la optimización.

Introduzca la profundidad de la región conservada con las unidades deseadas.

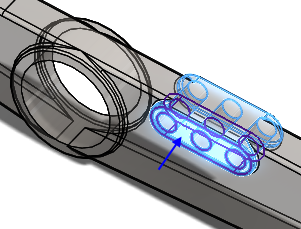

Vista preliminar de geometría Seleccione esta opción para visualizar la geometría especificada que se conserva durante la optimización. Aparece una Vista preliminar de geometría de una cara seleccionada con la profundidad de área conservada.
Vista preliminar de elemento de malla Seleccione esta opción para visualizar los elementos de malla de la geometría especificada que se conservan durante la optimización. Aparece una Vista preliminar de elemento de malla de una cara seleccionada con la profundidad de área conservada.

Las caras en las que aplica las cargas y las condiciones de contorno se tratan como regiones bloqueadas automáticamente. Seleccione Regiones con cargas y sujeciones en la pestaña Topología > Opciones.
