Es posible que tenga que realizar un corte normal en una ubicación específica de una pieza. A continuación se ilustra por qué puede realizar un corte normal con el parámetro Alcance frente a Plano equidistante.

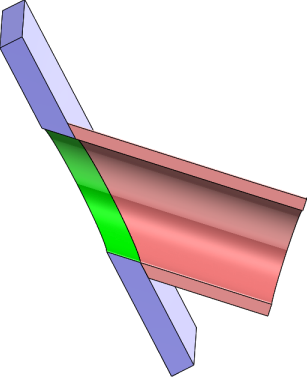

Supongamos que tiene un sólido o pieza de chapa metálica inclinada y un tubo que tiene que soldarse en la parte superior de la pieza. En este ejemplo se muestra una vista de sección como ilustración.
 |
 |

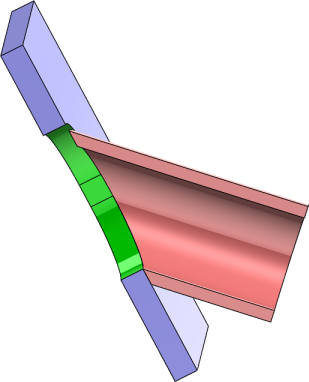

| El parámetro Alcance crea una esquina perfectamente cerrada en un lateral y una gran separación en el otro lateral. Con este enfoque tiene que soldar mucho material en la separación para conectar el tubo a la pieza. |

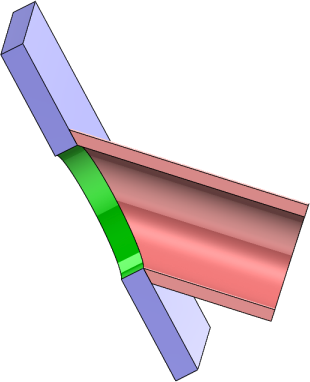

El parámetro Plano equidistante le permite seleccionar la referencia de chapa metálica como cara superior y establecer la equidistancia en 0. El contorno resultante le permite crear una soldadura con menos esfuerzo y material. |
