Creación de cortes normales

Para crear cortes normales:

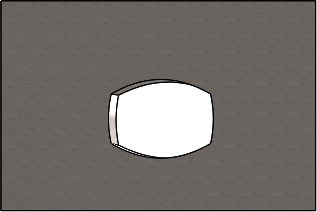

  1. Abra una pieza de chapa metálica que tenga un corte con paredes laterales que no sean normales.

  2. Haga clic en Corte normal (barra de herramientas Chapa metálica) o en Insertar > Chapa metálica > Corte normal
  3. Establezca las opciones en el PropertyManager.

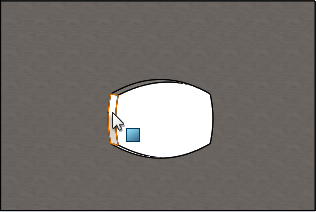

  4. En la zona de gráficos, seleccione la cara del corte.

  5. Haga clic en .

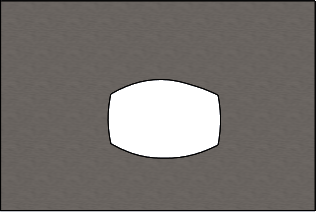

    Las caras del corte son normales para las caras superior e inferior de la pieza.
