Corte de sólidos BREP de SOLIDWORKS estándar con entidades lineales y de punto

Para cortar sólidos BREP de SOLIDWORKS estándar con entidades lineales y de punto:

  1. Abra un modelo de un sólido SOLIDWORKS BREP estándar.
  2. En la zona de gráficos, pulse la tecla Ctrl y seleccione una entidad lineal y de punto.
  3. Haga clic en Insertar > Corte .


  4. Especifique las opciones en el PropertyManager.

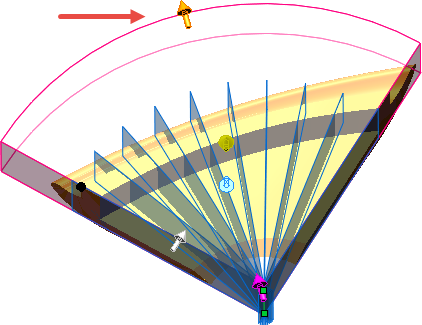

  5. Arrastre el asa naranja para encerrar el modelo en el cuadro delimitador.


    Utilice Orientación de vista (barra transparente Ver) para garantizar que el cuadro delimitador abarque todo el modelo.
  6. En el PropertyManager, seleccione Vista previa de cortes (más lento) para obtener una vista preliminar de cada corte individual por plano de corte.


  7. Haga clic en .
