SOLIDWORKS Electrical Schematic - Ejercicio n.º 07

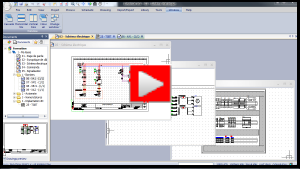

El objetivo de este ejercicio consiste en manipular las referencias del fabricante para asignarlas a un componente, crearlo y utilizar el electrical Content Portal. Este ejercicio se basa en el proyecto eléctrico que realizó en el Ejercicio n.º 06. Si no lo ha completado, puede descargar el archivo de proyecto eléctrico y recuperarlo en SOLIDWORKS Electrical. Para hacer este ejercicio, debe recuperar el entorno disponible en el Ejercicio n. º 01.

Si es la primera vez, abra el fichero PDF del ejercicio para leerlo. Recomendamos que lo imprima.

• Asignación de referencias de fabricante

• Referencia de fabricante manual

• Creación de una referencia de fabricante

• Uso del Electrical Content Portal

Asignación de referencias de fabricante

Con el panel acoplable, asigne las referencias de fabricante a los componentes sin referencia. (Consulte el apéndice 7a)

1. Vaya al panel acoplable en la pestaña Componentes y seleccione los elementos a los que desea asignar una referencia.

2. Este comando está disponible en el menú contextual.

3. Vaya a la pestaña Filtros. Desmarque la casilla Recarga automática e introduzca los diferentes criterios.

4. Haga clic en el botón Buscar.

5. Se usará el mismo principio para asignar una referencia a la situación y a los elementos.

Referencia de fabricante manual

Introduzca una referencia de forma manual para el componente EV1.

1. Abra el menú contextual del componente EV1 y seleccione el comando Propiedades del componente.

2. En el cuadro de diálogo de propiedades, vaya a la pestaña Referencias de fabricante y circuitos.

3. Haga clic en el botón Crear referencia de fabricante e introduzca los datos solicitados.

4. Haga clic en Aceptar. Aparece un mensaje que le pregunta si desea almacenar dicha referencia en el catálogo.

5. La referencia solo estará disponible para este componente.

Creación de una referencia de fabricante

Abra el catálogo de fabricante y cree la siguiente referencia:

1. La Gestión de referencias de fabricante está disponible en el menú Librería.

2. Seleccione la clase Arranque de motor.

3. Haga clic en el icono Añadir referencia.

4, Introduzca los datos solicitados.

Añada este componente a su proyecto eléctrico (panel acoplable) e inserte el símbolo asociado a él en uno de los planos. Después, borre el símbolo insertado.

1. Vaya a la pestaña Componentes en el panel acoplable. En el menú contextual de la situación, seleccione la orden Nuevo > Referencias de fabricante del componente.

2. Seccione la clase Arranques de motor/Inversores (le proporcionará la raíz de la numeración).

3. Realice una búsqueda en la referencia 123456 del fabricante Training.

4. Se añade una nueva numeración a la lista.

5. Abra el menú contextual del componente nuevo y seleccione el comando Insertar símbolo.

6. El símbolo asociado a la referencia de fabricante se selecciona automáticamente. Insértela y compruebe la asociación de la referencia de fabricante.

El Electrical Content Portal

Utilice el Electrical Content Portal (ECP) para descargar la referencia de fabricante LS100L-4P(2.2) del catálogo Leroy Somer.

1. Utilice este enlace para acceder al ECP: Acceso al ECP

2. Utilice su dirección de correo electrónico y la contraseña que recibió en el correo electrónico de compra para conectarse a su cuenta o cree una cuenta nueva.

3. En la zona de Búsqueda, introduzca LS100L y seleccione la pestaña Series.

4. El catálogo Leroy Somer aparece en el resultado de la búsqueda. Haga clic en el botón Descargar y guarde el fichero en una carpeta personal.

5. El ECP crea un archivo Part.TEWZIP, que puede recuperarse en la Gestión de referencias de fabricante.

6. Después de recuperar el archivo, asigne la referencia de fabricante LS100L-4P(2.2) a los motores M1 y M2.
