システム オプションのインポート （2023 SP2）

3D Interconnect を使用したリンクを含むサードパーティ CAD ファイルをインポートするためのシステム オプションが改善され、使いやすくなりました。

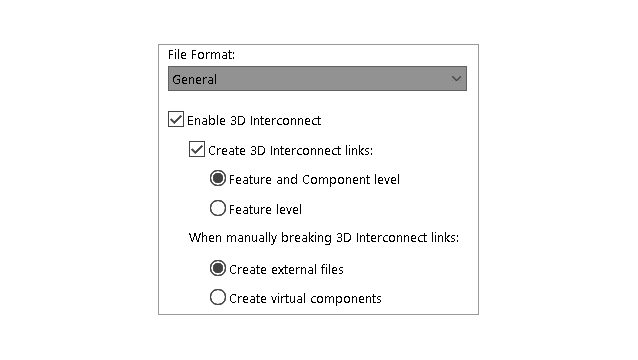

インポート システム オプションにアクセスするには:

  1. ツール（Tools） > オプション（Options） > システム オプション（System Options） > インポート（Import）をクリックします。
  2. 3D Interconnect を有効にする（Enable 3D Interconnect）を選択します。選択すると、次の追加オプションを指定できます。
    • 3D Interconnect リンクを作成（Create 3D Interconnect links）。3D Interconnect フィーチャーと構成部品のリンクをインポートします。（サードパーティ ファイルは複数の構成部品（アセンブリ用）で構成され、各構成部品にはフィーチャーがあります。）
    • フィーチャーおよびコンポーネント レベル（Feature and Component Level）またはフィーチャー レベル（Feature Level）。インポート後に、FeatureManager デザイン ツリーの構成部品とフィーチャーごとに矢印記号付きの構成部品リンクとフィーチャー リンクを表示します。
    インポートすると、構成部品とフィーチャーのリンクには、FeatureManager デザイン ツリーの構成部品とフィーチャーごとに矢印が表示されます。
    リンクでファイルをインポートした後、FeatureManager デザイン ツリーで右クリックしてリンクを解除（Break Link）を選択することで、手動でリンクを解除できます。リンクの出力は、次のオプションによって異なります。
    • 外部ファイルを作成（Create external files）。3D Interconnect 構成部品リンクを解除し、結果の部品またはアセンブリを外部ファイルとして作成します。
    • 仮想構成部品を作成（Create virtual components）。結果の部品またはアセンブリを内部ファイル（仮想構成要素）として作成します。
