カット リスト プロパティのゲージ値

ゲージ テーブルを使用して板金部品の厚みを定義すると、ゲージ番号はカット リスト プロパティ（Cut-List Properties） ダイアログ ボックスに表示されます。関連付けられた図面では、ゲージ値はアノテート アイテムとカット リストに使用できます。

カット リスト プロパティ（Cut-List Properties） ダイアログ ボックスで、板金ゲージの評価値はゲージ番号 GA です。たとえば、3 ゲージを板金部品で使用する場合、評価値は 3 GA になります。

図面では、アノテート アイテムを板金ゲージ（Sheet Metal Gauge）プロパティにリンクし、プロパティをカット リストに含めることができます。

ゲージ値にアノテート アイテムをリンクするには:
  1. 板金部品の図面で、注記（Note） などのアノテート アイテムをクリックします。
  2. PropertyManager で、プロパティへリンク（Link to Property） をクリックします。
  3. プロパティへリンク（Link to Property）ダイアログ ボックスのプロパティ名（Property Name）で、板金ゲージ（Sheet Metal Gauge）を選択します。

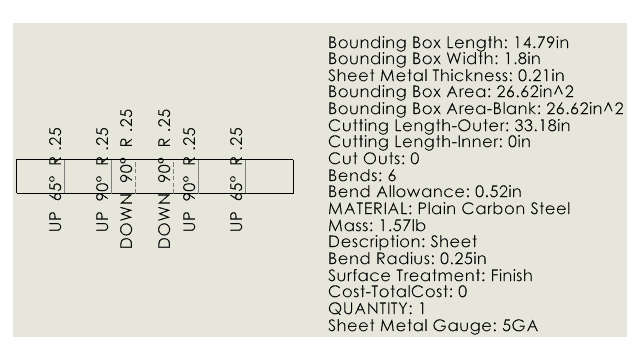

カット リストにゲージ値のプロパティを含めるには:
  1. フラット パターン ビューを右クリックしてアノテート アイテム（Annotations） > カット リスト プロパティ（Cut List Properties）を選択します。
  2. シート内をクリックして、カット リスト プロパティを置きます。
