Si utiliza tablas de calibres para definir el espesor de las piezas de chapa metálica, el número de calibre aparece en el cuadro de diálogo Propiedades de la lista de cortes. En el dibujo asociado, el valor de calibre está disponible para anotaciones y listas de cortes.
En el cuadro de diálogo Propiedades de la lista de cortes, el Valor evaluado para el Calibre de chapa metálica es el
Número de calibre GA. Por ejemplo, si utiliza un calibre 3 en una piezas de chapa metálica, el Valor evaluado es 3 GA.
En los dibujos, puede vincular una anotación a la propiedad Calibres de chapa metálica e incluir la propiedad en una lista de cortes.
Para vincular anotaciones a valores de calibres:
- En un dibujo de una pieza de chapa metálica, haga clic en una anotación, como Nota
.
- En el PropertyManager, haga clic en Vincular a propiedad
.
- En el cuadro de diálogo Vincular a propiedad, en Nombre de propiedad, seleccione Calibres de chapa metálica.

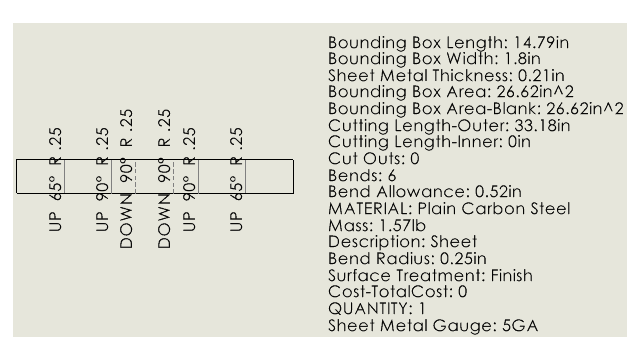

Para incluir las propiedades de valor de calibre en las listas de cortes:
- Haga clic con el botón derecho del ratón en una vista de chapa desplegada y seleccione .
- Haga clic en la hoja para colocar las propiedades de la lista de cortes.
