En SOLIDWORKS Simulation Professional y SOLIDWORKS Simulation Premium, el algoritmo Sólidos con restricción insuficiente (solo para estudios estáticos) incluye interacciones de contacto y conectores de pernos cuando se detectan modos de componentes de sólido rígido (o libre).
En SOLIDWORKS Simulation Standard y SOLIDWORKS Premium, el algoritmo Sólidos con restricción insuficiente no incluye estas mejoras y sigue sin cambios con respecto a las versiones anteriores.
Para abrir el PropertyManager Sólidos con restricción insuficiente:
En el gestor de Simulation, haga clic con el botón derecho del ratón en el nodo Conexiones y haga clic en Buscar sólidos con restricción insuficiente.
El algoritmo mejorado ofrece las siguientes ventajas en comparación con la funcionalidad heredada
Sólidos con restricción insuficiente:
- Detección más rápida de los modos de sólido libre porque el solver realiza una descomposición en valores singulares (SVD) sobre la matriz de rigidez reducida.
- Inclusión de interacciones de contacto y conectores de pernos cuando se analizan modos de sólido libre.

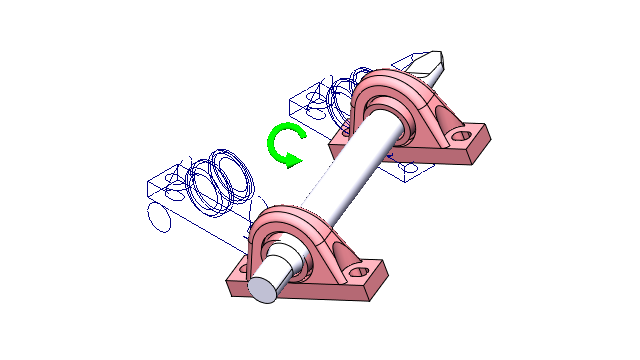

- Visualización realista de los modos de sólido libre en planos que están inclinados a los planos ortogonales que se definen por los ejes X, Y y Z.
- Visualización mejorada de desplazamientos sin restricción para todo el ensamblaje.
