自动零件序号 PropertyManager

要打开该 PropertyManager：

1. 单击机柜布局 > 自动零件序号 。

引线样式

	引线样式	指定要应用到引线的预定义样式。
	块	指定要用于零件序号的块。
	比例	指定要应用到零件序号所使用块的比例的数字。

零件序号布局

指定阵列类型。

对于零件序号标记，您只能指定数值。不支持指定公式。

---

	开头	在机柜工程图的顶部显示零件序号。
	底部	在机柜工程图的底部显示零件序号。
	左侧	在机柜工程图的左侧显示零件序号。
	右侧	在机柜工程图的右侧显示零件序号。
	方形	在机柜工程图周围的方框中显示零件序号。
	分组零件序号	以较小倾斜度显示分组零件序号的箭头。
	忽略多个实例	只为同一制造商零件的第一个实例插入零件序号。
	忽略端子	不为端子排插入零件序号。

---

图层

指定要插入零件序号的图层。

选项

插入报表表格。插入根据当前文档内容过滤的报表表格。

要插入报表表格，请在自动零件序号 PropertyManager 中选择插入报表表格。单击 ，打开面板以自动插入自动零件序号报表。

• 如果已插入一个或多个报表表格，请选择更新报表表格以更新报表表格。

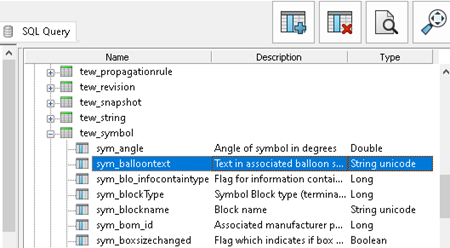

• 自动零件序号标记是存储在数据库中的数据，可通过查询检索，而 Report_Row 是在报告生成期间计算得出。它们之间没有直接关系。
