Každý vodič ve svazku je možné vizualizovat samostatně ve 3D a poté vodiče sloučit do jedné vrstvy.

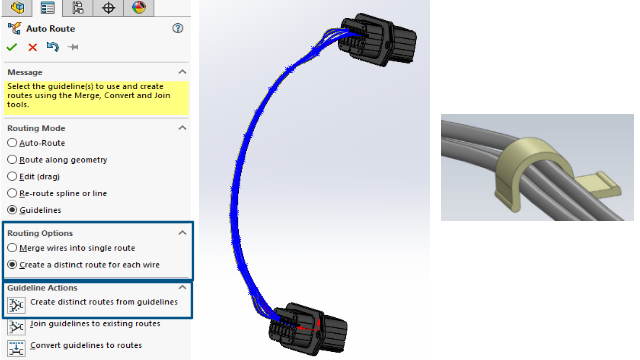

Správce PropertyManager
Automaticky vyznačit trasu,
Možnosti vyznačení trasy obsahuje:
- Sloučit vodiče do jedné trasy. Vyznačí trasu vybraných vodičů v jediné trase.
- Vytvořit pro každý drát samostatnou trasu. Vyznačí trasu všech vybraných vodičů jako samostatné trasy.
Diskrétní vodiče můžete upravit takto:
- Přidáním trasy do svazku pomocí příkazu Přidat trasu do diskrétního svazku.
- Odebráním trasy ze svazku pomocí příkazu Odebrat trasu z diskrétního svazku.
- Přesunutím svazku přetažením bodu splajnu na diskrétním vodiči.
- Sloučením dvou svazků pomocí příkazu Sloučit diskrétní svazek.
- Rozdělením jednoho úseku trasy ve svazku.
- Vytvořením jednoho bodu spojení pro více samostatných svazků vycházejících z konektoru nebo samostatného bodu spojení pro každý jednotlivý svazek.
- Vyznačením trasy svazku přes svorku výběrem jednoho z jeho splajnů.
